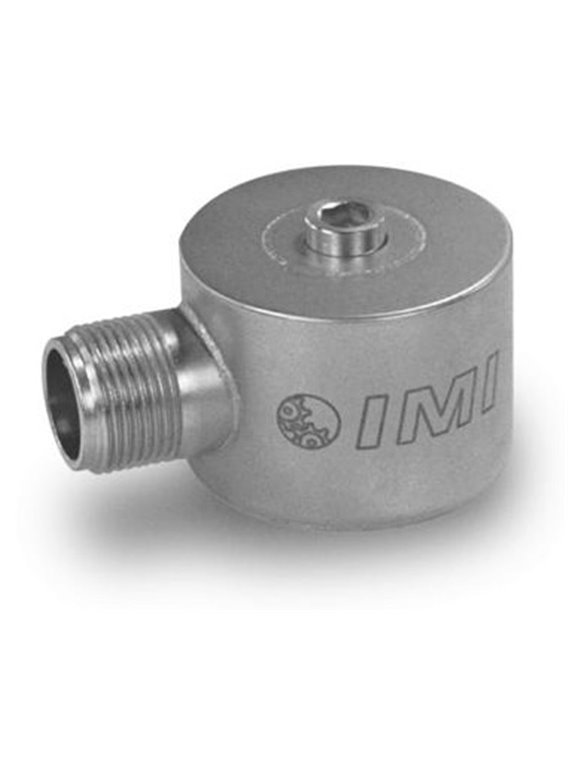

PCB- (M) 605B01
| Donnee de base | |||
| Sensibilité (± 20%) | 100 mV/g | 10,2 mV / (m / s²) | [5] |
| Plage de mesure | ± 50g | ± 490 m/s² | |
| Gamme de fréquence (± 3 dB) | 30 ... 300 000 cpm | 0,5 ... 5 000 Hz | [4] |
| Fréquence de résonnance | 600 kcpm | 10 000 Hz | [1] |
| Résolution large bande | 350 µg | 3 434 µm/s² | [1] |
| Erreur de linéarité | ± 1% | [2] | |
| Sensibilité à l'accélération latérale | 5% | ||
| Conditions d'utilisation | |||
| Limite de surcharge (choc) | 5 000 grammespaquet | 49 050 m/s²paquet | |
| Écart de température | -65 ... 250 ° F | -54… 121°C | |
| classe de protection | IP68 | ||
| Caractéristiques techniques | |||
| Temps d'établissement (à la tension de polarisation ± 1%) | ≤2.0 s | ||
| Constante de temps de décharge | 0.3 s | ||
| Tension d'alimentation | 18 ... 28 V.CC | ||
| Alimentation en courant constant | 2… 20 mA | ||
| Impédance de sortie | <150 | ||
| Tension de polarisation | 8… 12VCC | ||
| Bruit spectral (10 Hz) | 8 µg / Hz | 78,5 (µm / s²) / Hz | [1] |
| Bruit spectral (100 Hz) | 5 µg / Hz | 49,1 (µm / s²) / Hz | [1] |
| Bruit spectral (1 000 Hz) | 4 µg / Hz | 39,2 (µm / s²) / Hz | [1] |
| Isolation électrique (boîtier) | > 100 MΩ | ||
| Caractéristiques physiques | |||
| Taille - diamètre | 1,38 po | 34,9 mm | |
| Taille - hauteur | 1,00 dans | 25,4 mm | |
| Masse (sans câble) | 3,9 onces | 110,6 grammes | |
| Filetage de montage | 1/4 "-28 UNF | Pas d'équivalent | [3] |
| Couple de montage | 2… 5 pi-lb | 2,7 ... 6,8 Nm | |
| Élément capteur | Céramique | ||
| Géométrie de l'élément capteur | Principe de cisaillement | ||
| Matériau du boîtier | acier inoxydable | ||
| sceller | Fermé hermétiquement | ||
| Connexion électrique | 3 broches MIL-C-5015 | ||
| Emplacement de connexion | Latéralement | ||
| Affectation des bornes (broche A) | Axe X | ||
| Affectation des bornes (broche B) | Axe z | ||
| Affectation des bornes (broche C) | Dimensions | ||
| Conseils | |||
| [1] | Typiquement | ||
| [2] | Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés | ||
| [3] | Peut également être monté avec une vis M6 | ||
| [4] | Tolérance de la fréquence limite supérieure : ± 10 % | ||
| [5] | Facteur de conversion 1 g = 9,81 m / s² | ||
| [6] | Détails : voir la déclaration de conformité PCB PS023 | ||
| fourniture incluse | |||
| 081A68 | Vis de fixation 1/4 "-28 x 0.9" | -1 | |
| ACS-2T | Étalonnage en un point à 100 Hz (traçable au NIST) pour chaque axe | -1 | |
| (M) Montage métrique | |||
| fourniture incluse | |||
| M081A68 | Vis de montage métrique avec filetage M6 | -1 |
PCB-(M)605B01
