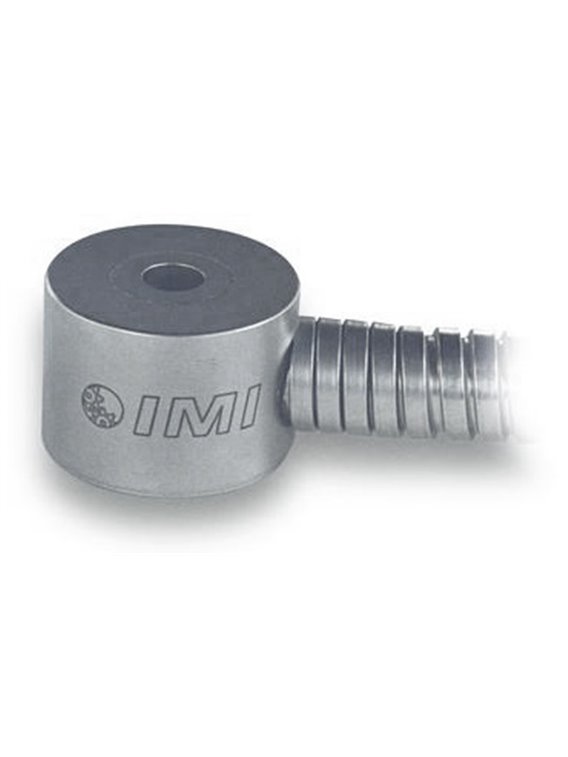

PCB- (M) 604B61
zoom_out_map

PCB- (M) 604B61

  • Capteur de vibrations industriel triaxial ICP®,
  • Avec trou traversant,
  • Plage de mesure 50 g,
  • Sensibilité 100 mV/g,
  • Gamme de fréquence 0,5 ... 5 000 Hz,
  • Etalonnage en un point à 100 Hz,
  • Câble de connexion blindé intégré, longueur 3 mètres,
    se terminant par une extrémité tronquée
  • Donnee de base
    Sensibilité (± 20%)100 mV/g10,2 mV / (m / s²)[1]
    Plage de mesure± 50g± 490 m/s²
    Gamme de fréquence (± 3 dB)30 ... 300 000 cpm0,5 ... 5 000 Hz[5]
    Fréquence de résonnance600 kcpm10 000 Hz[2]
    Résolution large bande350 µg3 434 µm/s²[2]
    Erreur de linéarité± 1%[6]
    Sensibilité à l'accélération latérale5%
    Conditions d'utilisation
    Limite de surcharge (choc)5 000 grammespaquet49 050 m/s²paquet
    Écart de température-65 ... 250 ° F-54… 121°C
    classe de protectionIP68
    Caractéristiques techniques
    Temps d'établissement (à la tension de polarisation ± 1%)≤2.0 s
    Constante de temps de décharge0.3 s
    Tension d'alimentation18 ... 28 V.CC
    Alimentation en courant constant2… 20 mA
    Impédance de sortie<150
    Tension de polarisation8… 12VCC
    Bruit spectral (10 Hz)8 µg / Hz78,5 (µm / s²) / Hz[2]
    Bruit spectral (100 Hz)5 µg / Hz49,1 (µm / s²) / Hz[2]
    Bruit spectral (1 000 Hz)4 µg / Hz39,2 (µm / s²) / Hz[2]
    Isolation électrique (boîtier)> 100 MΩ
    Caractéristiques physiques
    Taille - diamètre1,38 po35,1 mm
    Taille - hauteur1,00 dans25,4 mm
    Masse (sans câble)4,4 onces124 grammes
    Filetage de montage1/4 "-28Pas d'équivalent[3]
    Couple de montage2… 5 pi-lb2,7 ... 6,8 Nm
    Élément capteurCéramique
    Géométrie de l'élément capteurPrincipe de cisaillement
    Matériau du boîtieracier inoxydable
    scellerFermé hermétiquement
    Connexion électriqueCâble blindé intégré
    Sortie de câbleLatéralement
    Branchement électrique (fil rouge)Axe X
    Branchement électrique (fil vert)axe Y
    Branchement électrique (fil blanc)Axe z
    Branchement électrique (fil noir)Dimensions
    Longueur de câble10 pieds3,0 m
    Type de câblePolyuréthane[4]
    Conseils
    [1]Facteur de conversion 1 g = 9,81 m / s²
    [2]Typiquement
    [3]Peut également être monté avec une vis M6
    [4]Câble blindé à 4 fils avec fils torsadés
    [5]Tolérance de la fréquence limite supérieure : ± 10 %
    [6]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
    [sept]Détails : voir la déclaration de conformité PCB PS023
    fourniture incluse
    081A68Vis de fixation 1/4 "-28 x 0.9"-1
    ACS-2TÉtalonnage en un point à 100 Hz (traçable au NIST) pour chaque axe-1
    (M) Montage métrique
    fourniture incluse
    M081A68Vis de montage métrique avec filetage M6-1
    (CS) Avec approbation CSA
