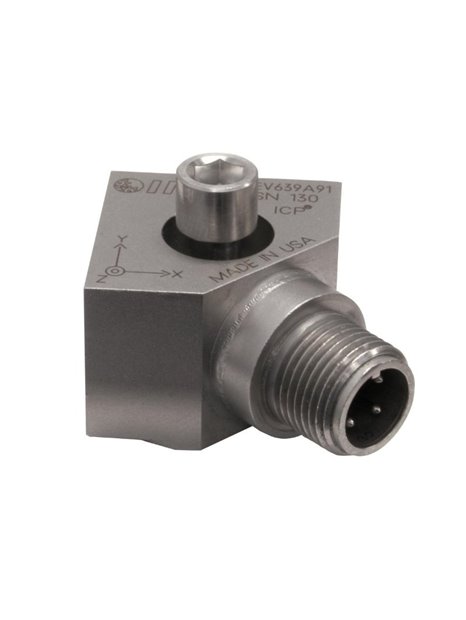

PCB- (M) 639A91
- Capteur de vibrations industriel triaxial ICP®,
- Avec trou traversant,
- Plage de mesure 50 g,
- Sensibilité 100 mV/g,
- Gamme de fréquence 0,5 ... 10 000 Hz,
- Étalonnage de la réponse en fréquence,
- Prise de connexion M12 sur le côté
| Caractéristiques | |||
|---|---|---|---|
| Donnee de base | Unités anglaises | Les unités SI | |
| Sensibilité (± 10 %) | 100 mV/g | 10,2 mV / (m / s²) | [1] |
| Plage de mesure | ± 50 g paquet | ± 491 m / s² pk | |
| Gamme de fréquence (± 5%) | 8,0 ... 5 500 Hz | ||
| Gamme de fréquence (± 3 dB) | 0,5 ... 10 000 Hz | ||
| Fréquence de résonnance | 25 000 Hz | ||
| Résolution large bande (1 ... 10 000 Hz) | 0,0003 g efficace | 0,003 m/s² efficace | [2] |
| Erreur de linéarité | 1% | [3] | |
| Sensibilité à l'accélération latérale | 5% | ||
| Conditions d'utilisation | |||
| Limite de surcharge (choc) | ± 5 000 g paquet | ||
| Plage de température (fonctionnement) | -65 ... 250 ° F | -54… 121°C | |
| Influence de la température sur la sensibilité | Voir courbe ci-dessous | [2] | |
| Caractéristiques techniques | |||
| Tension d'alimentation | 18 ... 30 VCC | ||
| Alimentation en courant constant | 2… 20 mA | ||
| Impédance de sortie | 150 | ||
| Tension de polarisation | 8… 12VCC | ||
| Constante de temps de décharge | 0.32 s | ||
| Temps de stabilisation (à ± 10 % de la tension de polarisation) | <2 s | ||
| Bruit spectral (1 Hz) | 90 µg / Hz | 883 (µm / s²) / Hz | [1] [2] |
| Bruit spectral (10 Hz) | 20 µg / Hz | 196 (µm / s²) / Hz | [1] [2] |
| Bruit spectral (100 Hz) | 10 µg / Hz | 98,1 (µm / s²) / Hz | [1] [2] |
| Bruit spectral (1 000 Hz) | 3,0 µg/√Hz | 29,4 (µm / s²) / Hz | [1] [2] |
| Isolation électrique (boîtier) | ≥100 MΩ | ||
| Caractéristiques physiques | |||
| Élément capteur | Céramique | ||
| Géométrie de l'élément capteur | Principe de cisaillement | ||
| Matériau du boîtier | acier inoxydable | ||
| sceller | Fermé hermétiquement | ||
| Taille - hauteur | 0,72 dans | 18,3 mm | |
| Taille - longueur | 0,95 dans | 24,1 mm | |
| Taille - largeur | 0,95 dans | 24,1 mm | |
| Masse (maximum) | 3,0 onces | 85 grammes | [2] |
| Connexion électrique | Prise de connexion M12 à 4 broches | ||
| Emplacement de connexion | Latéralement | ||
| Attachement | À travers le trou | ||
| Conseils | |||
|---|---|---|---|
| [1] | Facteur de conversion 1 g = 9,81 m / s² | ||
| [2] | Typiquement | ||
| [3] | Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés | ||
| [4] | Détails : voir la déclaration de conformité PCB PS023 | ||
| fourniture incluse | ||
|---|---|---|
| 081A56 | Vis de fixation 1/4 "-28 x 0.75" | (1) |
| ACS-1T | Réponse en fréquence pour les transducteurs triaxiaux, traçable au NIST, 10 Hz jusqu'à la fréquence supérieure de 5 % | (1) |
| ACS-4T | Étalonnage basse fréquence (phase et amplitude) | (1) |
