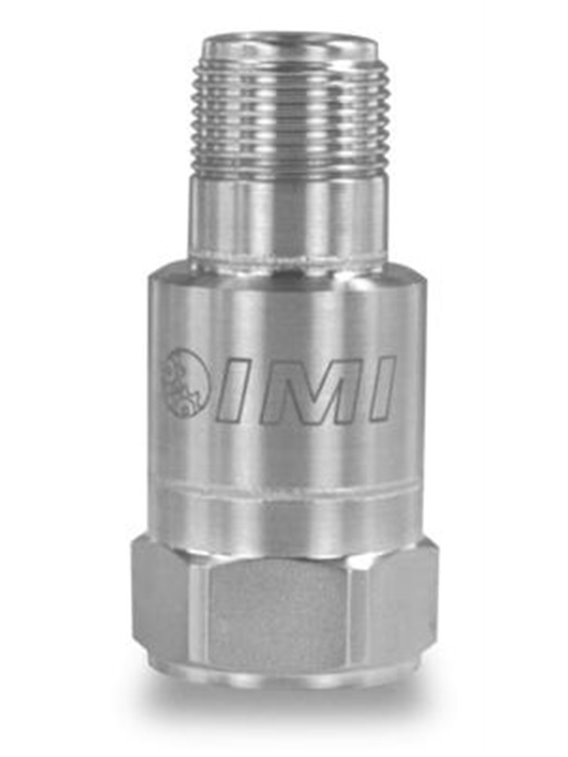

PCB- (M) 612A01
zoom_out_map

PCB- (M) 612A01

  • Capteur de vibrations industriel avec sortie de charge,
  • Température d'utilisation continue jusqu'à 260°C,
  • Sensibilité 26 pC/g,
  • Fréquence limite supérieure 10 000 Hz,
  • Étalonnage de la réponse en fréquence,
  • Connecteur femelle 2 broches sur le dessus
  • Donnee de base
    Sensibilité (± 10 %)26 pC/g2,6 pC / (m / s²)[1]
    Gamme de fréquence (+10%)300 000 cpm5 000 Hz[4]
    Gamme de fréquence (+3 dB)600 000 cpm10 000 Hz
    Fréquence de résonnance1 800 kcpm30 000 Hz[3]
    Erreur de linéarité± 1%[2]
    Sensibilité à l'accélération latérale5%
    Conditions d'utilisation
    Limite de surcharge (choc)5 000 grammespaquet49 050 m/s²paquet
    Plage de température (fonctionnement)-65 ... 500 ° F-54 ... 260 °C
    classe de protectionIP68
    Caractéristiques techniques
    capacité1 500 pF[3]
    Résistance d'isolement (à température ambiante)500 GΩ[3]
    Isolation électrique (base)> 100 MΩ[3]
    Polarité de sortienégatif
    Caractéristiques physiques
    Élément capteurCéramique
    Géométrie de l'élément capteurPrincipe de cisaillement
    Matériau du boîtieracier inoxydable
    scellerFermé hermétiquement
    Taille - hexagone7/8 po22,2 mm
    Taille - hauteur2,12 pouces53,8 mm
    Dimensions2,95 onces83,6 grammes[3]
    Emplacement de connexionAu dessus
    Connexion électriquePrise 2 broches (MIL-C-5015)
    Filetage de montage1/4 "-28 UNFPas d'équivalent métrique
    Couple de montage2… 5 pi-lb2,7 ... 6,8 Nm
    Conseils
    [1]Facteur de conversion 1g = 9,81 m/s²
    [2]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
    [3]Valeur typique
    [4]1Hz = 60 cpm ("Cycles Per Minute": tours par minute)
    fourniture incluse
    081A40Boulons de montage avec filetage 1/4 "-28-1
    ICS-1Réponse en fréquence pour les transducteurs uniaxiaux de 10 Hz à la fréquence supérieure de 5%-1
    (M) Montage métrique
    fourniture incluse
    M081A61Boulon de montage métrique avec filetage M6-1
