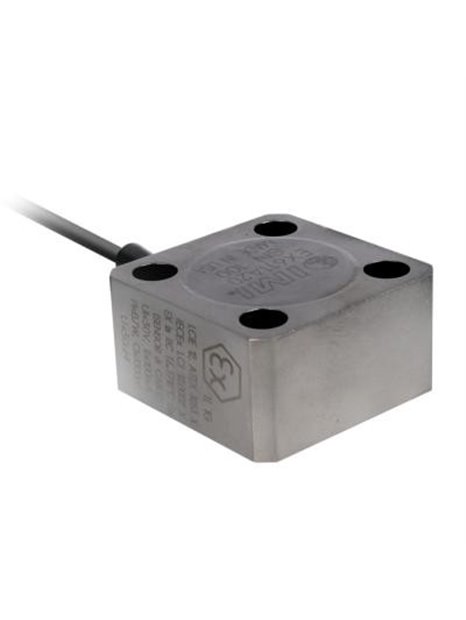

PCB-EX611A20
- Capteur de vibrations avec sortie de charge,
- Avec agrément ATEX,
- Température de fonctionnement en continu jusqu'à 650°C,
- Avec des trous traversants,
- Plage de mesure 200 g,
- Sensibilité 10 pC/g,
- Fréquence limite supérieure 3 700 Hz,
- Câble de connexion hardline intégré, longueur 3 mètres,
se terminant par un connecteur LEMO
| Caractéristiques | |||
|---|---|---|---|
| Donnee de base | Unités anglaises | Les unités SI | |
| Sensibilité (± 5%) | 10 pC/g | 1,02 pC / (m / s²) | |
| Plage de mesure | ± 200 g paquet | ± 1 962 m / s² pk | |
| Fréquence limite supérieure (± 5%) | 2 800 Hz | [3] | |
| Fréquence limite supérieure (+10%) | 3 700 Hz | [3] | |
| Fréquence de résonnance | > 17 000 Hz | [1] | |
| Erreur de linéarité | 1% | [4] | |
| Sensibilité à l'accélération latérale | 5% | [2] | |
| Conditions d'utilisation | |||
| Limite de surcharge (choc) | ± 5 000 g paquet | ± 49 050 m / s² pk | |
| Écart de température | -65 ... 1200 ° F | -54 ... 650 °C | [5] |
| Écart de température | -165… 1 300 °F | -109 ... 704°C | [6] |
| Sensibilité à l'étirement (zone de base) | 0,005 g/µε | 0,05 (m / s²) / µε | [1] |
| Exposition maximale aux rayonnements (flux de neutrons intégré) | 10 000 000 000 N/cm² | ||
| Exposition maximale aux rayonnements (flux gamma intégré) | 100 000 000 de rads | ||
| Agrément pour atmosphères explosibles | Ex ia IIC T6. . . T 710°C Ga | ||
| Agrément pour atmosphères explosibles | IECEx Ex ia IIC T6. . . T 710°C Ga | ||
| Caractéristiques techniques | |||
| Capacité (de broche à broche) | 320 pF | [1] | |
| Capacité (de la broche au boîtier) | 360 pF | [1] | |
| La resistance d'isolement (de la broche au boîtier à 70 ° F) | > 1 000 MΩ | [1] | |
| La resistance d'isolement (de broche à broche à 70 ° F) | > 1 000 MΩ | ||
| La resistance d'isolement (de broche à broche à 900 ° F) | > 100 kohms | ||
| La resistance d'isolement (de broche à broche à 1200 ° F) | > 20 kohms | ||
| Polarité de sortie | Différentiel | ||
| Caractéristiques physiques | |||
| Élément capteur | Monocristal | ||
| Géométrie de l'élément capteur | Principe de cisaillement | ||
| Matériau du boîtier | Inconel | ||
| sceller | Hermétiquement | ||
| Taille - hauteur | 0,787 po | 20 mm | |
| Taille - longueur | 1,465 po | 37 mm | |
| Taille - largeur | 1,456 po | 37 mm | |
| Masse (sans câble) | 6,3 onces | 180 grammes | [1] |
| Connexion électrique | Câble dur intégré | ||
| Sortie de câble | Latéralement | ||
| Longueur de câble | 10 pieds | 3 mètres | |
| Terminaison de câble | LEMO PCA.0S.302.CLLC42 | ||
| Assemblée | Avec quatre boulons traversants | ||
| Conseils | |||
|---|---|---|---|
| [1] | Typiquement | ||
| [2] | Sensibilité à l'accélération latérale typiquement ≤ 3% | ||
| [3] | La fréquence limite inférieure dépend de l'électronique de conditionnement du signal utilisée. | ||
| [4] | Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés | ||
| [5] | Continu | ||
| [6] | Limite de charge absolue (court terme) | ||
| [sept] | Détails : voir la déclaration de conformité PCB PS122 | ||
| fourniture incluse | ||
|---|---|---|
| 081A115 | Vis de fixation M6 x 1, longueur 25 mm | (4) |
| ICS-1 | Étalonnage de la réponse en fréquence de 10 Hz à la fréquence supérieure de 5% | (1) |
