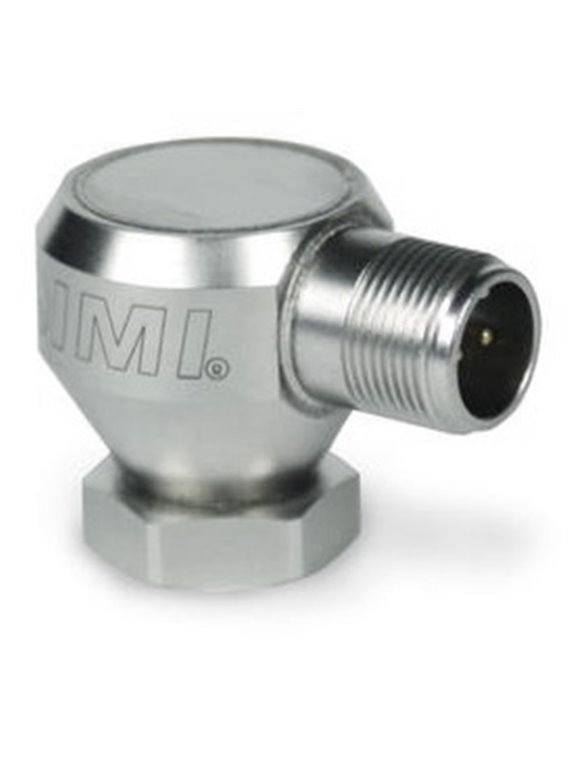

  • Transmetteur de vibrations avec sortie courant en conséquence
    la valeur efficace de l'accélération vibratoire,
  • Plage de mesure 0 ... 5 g RMS,
  • Plage de sortie 4 ... 20 mA,
  • Gamme de fréquence 3 ... 5 000 Hz,
  • Prise de connexion à 2 broches sur le côté, librement réglable
  • "
    Donnee de base
    Plage de mesure0,0 ... 5 gRMS0,0… 49 m/s²RMS[1]
    Zone de sortie4… 20 mA
    Gamme de fréquence (± 10 %)180 ... 300 000 cpm3… 5 000 Hz[2] [3]
    Résolution large bande0,025 gRMS0,24 m/s²RMS[4]
    Erreur de linéarité± 1%
    Conditions d'utilisation
    Écart de température-40 ... 185 ° F-40 ... 85 °C
    Caractéristiques techniques
    Tension d'alimentation12 ... 30 VCC
    Temps de stabilisation (pour une plage de ± 2% de la pleine échelle)<15 s
    Isolation électrique (boîtier)> 100 MΩ
    Caractéristiques physiques
    Taille - hexagone7/8 po22,2 mm
    Taille - hauteur1,41 dans35,8 mm
    Dimensions3,8 onces108 grammes
    Filetage de montage-16 filetage interne
    Couple de montage3… 5 pi-lb4… 7 Nm
    Élément capteurCéramique
    Géométrie de l'élément capteurPrincipe de cisaillement
    Matériau du boîtieracier inoxydable
    scellerFermé hermétiquement
    Connexion électriquePrise 2 broches (MIL-C-5015)
    Emplacement de connexionLatéralement
    Affectation des bornes (broche A)Signal de sortie 4… 20 mA positif
    Affectation des bornes (broche B)Signal de sortie 4… 20 mA négatif
    Conseils
    [1]Facteur de conversion 1 in / sec = 0,0254 m / sec.
    [2]1Hz = 60 cpm ("Cycles Per Minute": tours par minute).
    [3]Le signal de sortie fluctue à des fréquences inférieures à 5 Hz.
    [4]Valeur typique
    [5]Détails : voirDéclaration de conformité PCB PS039etPS053
    fourniture incluse
    080A162Boulons de montage ¾-16 à 1/4 "-28-1
    ICS-4Réponse en fréquence pour les transducteurs uniaxiaux de 0 cpm (0 Hz) à la fréquence supérieure de 10 % pour les transmetteurs de vibrations-1
    (EX) Avec agrément ATEX
    Agrément pour atmosphères explosiblesDIV II, CL I, GRPS AD, ExnL, AExnA, IIC T4
    Agrément pour atmosphères explosiblesEEx ia IIC T4, -40°C≤Ta≤80°C, II 1G
    Agrément pour atmosphères explosiblesEEx nL IIC T4, -40 °C≤Ta≤80 °C, II 3G
    Agrément pour atmosphères explosiblesDIV I, CL I, II, III, GRPS AG, Exia, AExia, IIC T4
    (RV) sortie de signal brut - 100 mV / g (± 20%)
    Connexion électrique3 broches MIL-C-5015
    Affectation des bornes (broche A)Signal de sortie 4… 20 mA positif
    Affectation des bornes (broche B)Signal de sortie 4… 20 mA négatif
    Affectation des bornes (broche C)Signal brut positif
    (M) Montage métrique
    fourniture incluse
    M080A163Boulon de fixation ¾-16 sur M6 x 1-1
    PCB-(M)647A01
