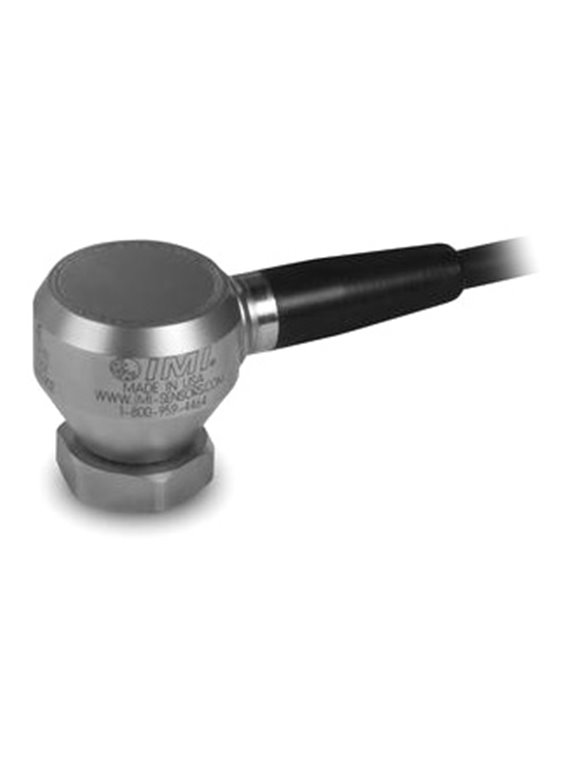

PCB- (M) 642A12
la valeur de crête de la vitesse de vibration,
se terminant par une extrémité tronquée
| Donnee de base | |||
| Plage de mesure | 0,0 ... 2 pouces / spaquet | 0… 50,8 mm/spaquet | [1] |
| Zone de sortie | 4… 20 mA | ||
| Gamme de fréquence (± 10 %) | 180 ... 60 000 cpm | 3 ... 1 000 Hz | [2] [3] |
| Résolution large bande | 0,01 po/sRMS | 0,26 mm/sRMS | [4] |
| Erreur de linéarité | ± 1% | ||
| Conditions d'utilisation | |||
| Écart de température | -40 ... 185 ° F | -40 ... 85 °C | |
| Caractéristiques techniques | |||
| Tension d'alimentation | 12 ... 30 VCC | ||
| Temps de stabilisation (pour une plage de ± 2% de la pleine échelle) | <15 s | ||
| Isolation électrique (boîtier) | > 100 MΩ | ||
| Caractéristiques physiques | |||
| Taille - hexagone | 7/8 po | 22,2 mm | |
| Taille - hauteur | 1,41 dans | 35,8 mm | |
| Masse (sans câble) | 3,8 onces | 108 grammes | |
| Filetage de montage | -16 filetage interne | ||
| Couple de montage | 3… 5 pi-lb | 4… 7 Nm | |
| Élément capteur | Céramique | ||
| Géométrie de l'élément capteur | Principe de cisaillement | ||
| Matériau du boîtier | acier inoxydable | ||
| sceller | Fermé hermétiquement | ||
| Connexion électrique | Câble intégré | ||
| Sortie de câble | Latéralement | ||
| Terminaison de câble | Couper l'extrémité | ||
| Affectation des bornes (fil rouge) | Signal de sortie 4… 20 mA positif | ||
| Affectation des bornes (fil bleu) | Signal de sortie 4… 20 mA négatif | ||
| Longueur de câble | 10 pieds | 3,0 m | |
| Type de câble | Polyuréthane | ||
| Conseils | |||
| [1] | Facteur de conversion 1 in / sec = 0,0254 m / sec. | ||
| [2] | 1Hz = 60 cpm ("Cycles Per Minute": tours par minute). | ||
| [3] | Le signal de sortie fluctue à des fréquences inférieures à 5 Hz. | ||
| [4] | Valeur typique | ||
| [5] | Détails : voirDéclaration de conformité PCB PS039etPS053 | ||
| fourniture incluse | |||
| 080A162 | Boulons de montage ¾-16 à 1/4 "-28 | -1 | |
| ICS-4 | Réponse en fréquence pour les transducteurs uniaxiaux de 0 cpm (0 Hz) à la fréquence supérieure de 10 % pour les transmetteurs de vibrations | -1 | |
| (EX) Avec agrément ATEX | |||
| Agrément pour atmosphères explosibles | DIV II, CL I, GRPS AD, ExnL, AExnA, IIC T4 | ||
| Agrément pour atmosphères explosibles | EEx ia IIC T4, -40°C≤Ta≤80°C, II 1G | ||
| Agrément pour atmosphères explosibles | EEx nL IIC T4, -40 °C≤Ta≤80 °C, II 3G | ||
| Agrément pour atmosphères explosibles | DIV I, CL I, II, III, GRPS AG, Exia, AExia, IIC T4 | ||
| (RV) sortie de signal brut - 100 mV / g (± 20%) | |||
| Connexion électrique | Câble intégré | ||
| Affectation des bornes (fil rouge) | Signal de sortie 4… 20 mA positif | ||
| Affectation des bornes (fil noir) | Signal de sortie 4… 20 mA négatif | ||
| Affectation des bornes (fil blanc) | Signal brut positif | ||
| Affectation des bornes (fil vert) | Signal brut négatif | ||
| (M) Montage métrique | |||
| fourniture incluse | |||
| M080A163 | Boulon de fixation ¾-16 sur M6 x 1 | -1 |
PCB-(M)642A12
