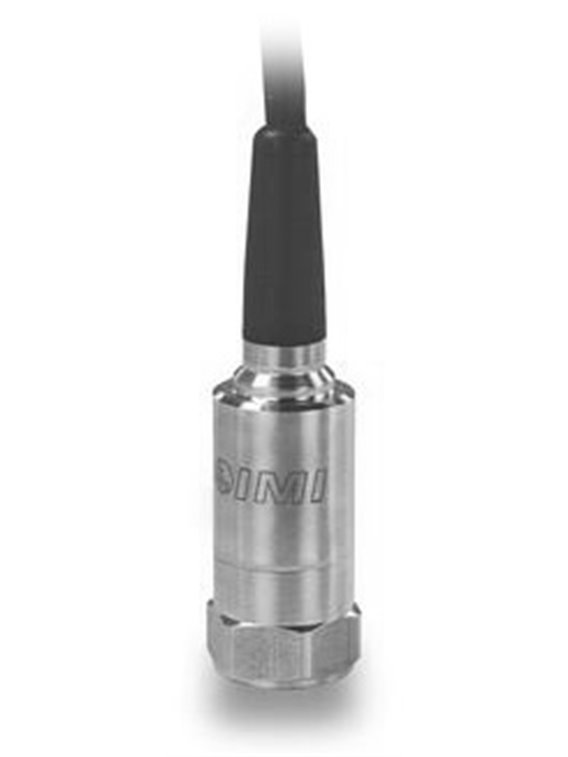

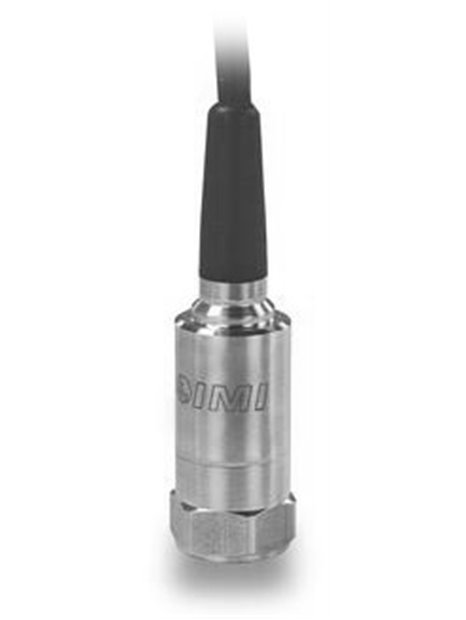

PCB- (M) 640B12
la valeur de crête de la vitesse de vibration,
se terminant par une extrémité tronquée
Donnee de base | |||
Plage de mesure | 0,0 ... 2 pouces / spaquet | 0,0 ... 50,8 mm/spaquet | [1] |
Zone de sortie | 4… 20 mA | ||
Gamme de fréquence (± 10 %) | 180 ... 60 000 cpm | 3 ... 1 000 Hz | [2] [3] |
Résolution large bande | 0,01 po/spaquet | 0,26 mm/spaquet | [4] |
Erreur de linéarité | ± 1% | ||
Conditions d'utilisation | |||
Écart de température | -40 ... 185 ° F | -40 ... 85 °C | |
Caractéristiques techniques | |||
Tension d'alimentation | 12 ... 30 VCC | ||
Temps de stabilisation (pour une plage de ± 2% de la pleine échelle) | <15 s | ||
Isolation électrique (boîtier) | > 100 000 000 Ω | ||
Caractéristiques physiques | |||
Taille - hexagone | 1,0 dans | 25,4 mm | |
Taille - hauteur | 4,2 pouces | 107 mm | |
Masse (sans câble) | 4,7 onces | 131 grammes | |
Filetage de montage | 1/4 "-28 UNF | Pas d'équivalent métrique | |
Couple de montage | 3… 5 pi-lb | 4… 7 Nm | |
Élément capteur | Céramique | ||
Géométrie de l'élément capteur | Principe de cisaillement | ||
Matériau du boîtier | acier inoxydable | ||
sceller | Fermé hermétiquement | ||
Connexion électrique | Câble intégré | ||
Sortie de câble | Au dessus | ||
Affectation des bornes (fil rouge) | Signal de sortie 4… 20 mA positif | ||
Affectation des bornes (fil bleu) | Signal de sortie 4… 20 mA négatif | ||
Longueur de câble | 10 pieds | 3,0 m | |
Type de câble | Polyuréthane | ||
Conseils | |||
[1] | Facteur de conversion 1 in / sec = 0,0254 m / sec. | ||
[2] | Le signal de sortie fluctue à des fréquences inférieures à 5 Hz. | ||
[3] | 1Hz = 60 cpm ("Cycles Per Minute": tours par minute). | ||
[4] | Typiquement | ||
[5] | Détails : voirDéclaration de conformité PCB PS039etPS053 | ||
fourniture incluse | |||
081A40 | Boulons de montage avec filetage 1/4 "-28 | -1 | |
ICS-4 | Réponse en fréquence pour les transducteurs uniaxiaux de 0 cpm (0 Hz) à la fréquence supérieure de 10 % pour les transmetteurs de vibrations | -1 | |
(EX) Avec agrément ATEX | |||
Agrément pour atmosphères explosibles | DIV II, CL I, GRPS AD, ExnL, AExnA, IIC T4 | ||
Agrément pour atmosphères explosibles | EEx ia IIC T4, -40°C≤Ta≤80°C, II 1G | ||
Agrément pour atmosphères explosibles | EEx nL IIC T4, -40 °C≤Ta≤80 °C, II 3G | ||
Agrément pour atmosphères explosibles | DIV I, CL I, II, III, GRPS AG, Exia, AExia, IIC T4 | ||
(RV) sortie de signal brut - 100 mV / g (± 20%) | |||
Connexion électrique | Câble intégré | ||
Affectation des bornes (fil rouge) | Signal de sortie 4… 20 mA positif | ||
Affectation des bornes (fil noir) | Signal de sortie 4… 20 mA négatif | ||
Affectation des bornes (fil blanc) | Signal brut positif | ||
Affectation des bornes (fil vert) | Signal brut négatif | ||
(M) Montage métrique | |||
fourniture incluse | |||
M081A61 | Boulon de montage métrique avec filetage M6 | -1 |
