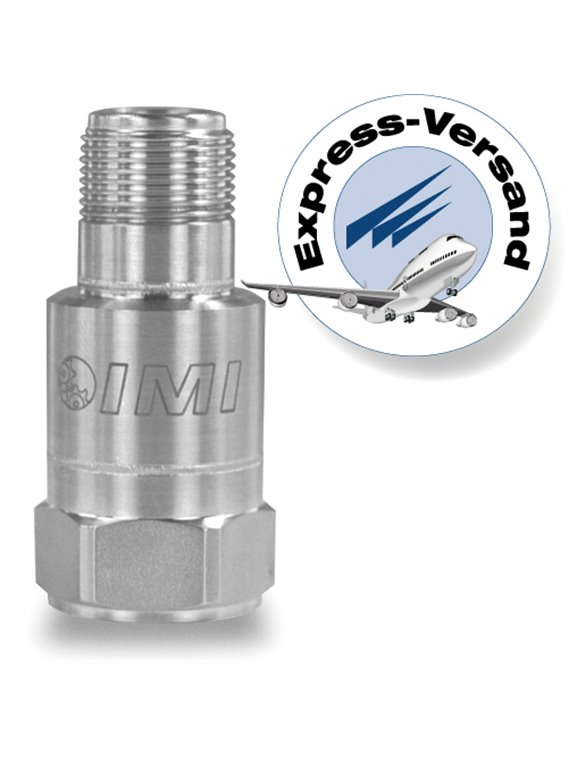

PCB- (M) 628F01
| Donnee de base | |||
| Sensibilité (± 5%) | 100 mV/g | 10,2 mV / (m / s²) | [5] |
| Plage de mesure | ± 50g | ± 490 m/s² | |
| Gamme de fréquence (± 5%) | 60 ... 240 000 cpm | 1 ... 4000 Hz | [2] |
| Gamme de fréquence (± 10 %) | 40 ... 390 000 cpm | 0,67 ... 6 500 Hz | |
| Gamme de fréquence (± 3 dB) | 20… 720 000 cpm | 0,33 ... 12 000 Hz | |
| Fréquence de résonnance | 1 080 kcpm | 18 000 Hz | [1] |
| Résolution large bande | 1 000 µg | 9 810 µm/s² | [1] |
| Erreur de linéarité | ± 1% | [3] | |
| Sensibilité à l'accélération latérale | 5% | ||
| Conditions d'utilisation | |||
| Limite de surcharge (choc) | 5 000 grammespaquet | 49 050 m/s²paquet | |
| Écart de température | -65 ... 250 ° F | -54… 121°C | |
| classe de protection | IP68 | ||
| Caractéristiques techniques | |||
| Temps d'établissement (à la tension de polarisation ± 1%) | 10 s | ||
| Constante de temps de décharge | 0,5 s | ||
| Tension d'alimentation | 18 ... 28 V.CC | ||
| Alimentation en courant constant | 2… 20 mA | ||
| Impédance de sortie | <100 Ω | ||
| Tension de polarisation | 8… 12VCC | ||
| Bruit spectral (10 Hz) | 50 µg / Hz | 491 (µm / s²) / Hz | [1] |
| Bruit spectral (100 Hz) | 20 µg / Hz | 196 (µm / s²) / Hz | [1] |
| Bruit spectral (1 000 Hz) | 6 µg / Hz | 59 (µm / s²) / Hz | [1] |
| Protection électrique | RFI / ESD | ||
| Isolation électrique (boîtier) | > 100 MΩ | ||
| Caractéristiques physiques | |||
| Taille - hexagone | 7/8 po | 22 mm | |
| Taille - hauteur | 2,06 pouces | 52,3 mm | |
| Dimensions | 3,3 onces | 94 grammes | |
| Filetage de montage | 1/4 "-28 filetage interne | Pas d'équivalent | [4] |
| Couple de montage | 2… 5 pi-lb | 2,7 ... 6,8 Nm | |
| Élément capteur | quartz | ||
| Géométrie de l'élément capteur | Principe de cisaillement | ||
| Matériau du boîtier | acier inoxydable | ||
| sceller | Fermé hermétiquement | ||
| Connexion électrique | Prise 2 broches (MIL-C-5015) | ||
| Emplacement de connexion | Au dessus | ||
| Conseils | |||
| [1] | Typiquement | ||
| [2] | Tolérance de la fréquence limite supérieure : ± 10 % | ||
| [3] | Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés | ||
| [4] | Pas d'équivalent en unités SI | ||
| [5] | Facteur de conversion 1 g = 9,81 m / s² | ||
| [6] | Détails : voir la déclaration de conformité PCB PS023etPS061 | ||
| fourniture incluse | |||
| 081A40 | Boulons de montage avec filetage 1/4 "-28 | -1 | |
| ICS-1 | Réponse en fréquence pour les transducteurs uniaxiaux de 10 Hz à la fréquence supérieure de 5% | -1 | |
| (M) Montage métrique | |||
| fourniture incluse | |||
| M081A61 | Boulon de montage métrique avec filetage M6 | -1 | |
| (EX) Avec agrément ATEX | |||
| Agrément pour atmosphères explosibles | EEx ia IIC T4, -54°C≤Ta≤121°C, II 1G | ||
| (LB) Tension de polarisation faible | |||
| Tension de polarisation | 6 ... 8 VCC | ||
| Tension d'alimentation | 12 ... 28 V.CC | ||
| Plage de mesure | ± 35 grammes | ± 343 m/s² | |
| (CS) Avec approbation CSA | |||
| Agrément pour atmosphères explosibles | Cl I, Div I, Groupes A, B, C, D Cl II, Div I, Groupes E, F, G Cl III, Division I | ||
| Agrément pour atmosphères explosibles | Exia IIC T4, AExia IIC, T4 | ||
| Agrément pour atmosphères explosibles | Cl I, Div 2, Groupes A, B, C, D ExnL IIC T4, AExnA IIC T4 |
PCB-(M)628F01
