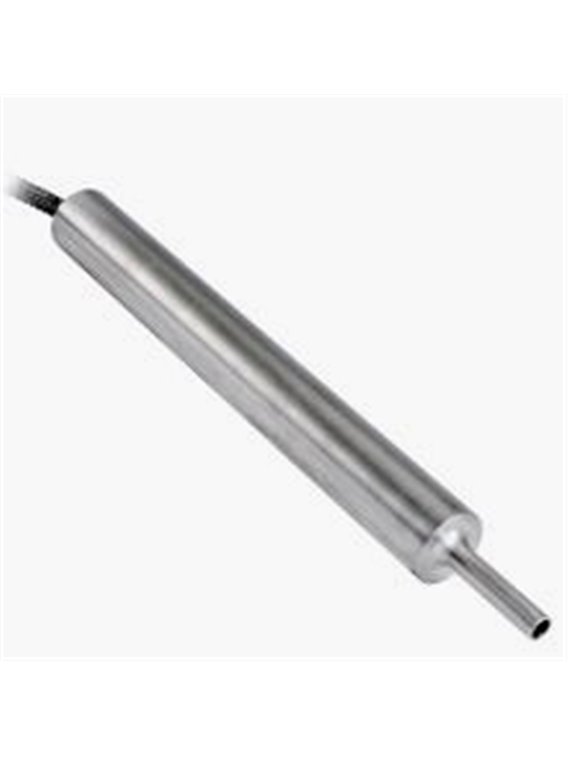

PCB-176M07
- Capteur de pression avec sortie de charge pour la détection des instabilités de combustion dans les turbines,
- Avec agrément ATEX / CSA,
- Température d'utilisation continue jusqu'à 530°C,
- Avec élément capteur UHT-12 ™,
(pas de bruit de pop-corn) - Plage de mesure 1,4 bar,
- Sensibilité 247 pC/bar,
- Gamme de fréquences jusqu'à 1500 Hz,
- Câble de connexion hardline intégré,
se terminant par un connecteur 7/16-27
| Caractéristiques | |||
|---|---|---|---|
| Donnee de base | Unités anglaises | Les unités SI | |
| Sensibilité (± 20%) | 17 pC / psi | 247 pc/bar | |
| Plage de mesure | 20 psi | 1,4 bars | |
| Pression maximale (totale) | 400 psi | 27,6 bars | |
| Fréquence de résonnance | > 30 000 Hz | ||
| résonance croisée | > 3 000 Hz | ||
| Fréquence limite supérieure | 1 500 Hz | [2] [3] [4] | |
| Erreur de linéarité | ≤1% FS | [1] | |
| Conditions d'utilisation | |||
| Sensibilité à l'accélération | ≤ 0,01 psi / g | ≤0,00069 bar/g | |
| Plage de température (fonctionnement) | -94 ... 986 ° F | -70… 530 °C | |
| Plage de température (connecteur) | -76 ... 500 ° F | -60 ... 260 °C | |
| Influence de la température | Voir courbe ci-dessous | [5] | |
| Agrément pour atmosphères explosibles | Voir le manuel d'instructions | ||
| Exposition maximale aux rayonnements (flux gamma intégré) | 100 000 000 de rads | ||
| Exposition maximale aux rayonnements (flux neutronique intégré) | 10 000 000 000 N/cm² | ||
| Caractéristiques techniques | |||
| Polarité de sortie | Différentiel | ||
| Capacité (avec câble, de broche à broche) | <165 pF | ||
| Résistance interne (à température ambiante) | ≥1012e?? | ||
| Résistance d'isolement (à température ambiante) | ≥1012e?? | ||
| Résistance interne (à 530°C) | 50 kohm | ||
| Résistance d'isolement (à 530°C) | 100 kohms | ||
| Caractéristiques physiques | |||
| Élément capteur | UHT-12™ | ||
| Géométrie de l'élément capteur | Principe de compression | ||
| Matériau du boîtier | alliage de nickel | ||
| sceller | Fermé hermétiquement | ||
| Connexion électrique | Connecteur à 2 broches avec filetage 7/16-27 | ||
| Type de câble | Câble Hardline avec blindage tressé | ||
| Terre (avec câble) | 11,1 onces | 315 grammes | |
[6]
| Conseils | |||
|---|---|---|---|
| [1] | Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés | ||
| [2] | Calculé sur la base de la résonance acoustique | ||
| [3] | La fréquence limite inférieure dépend de l'électronique de conditionnement du signal utilisée. | ||
| [4] | Fréquence limite supérieure calculée sur la base de la fréquence de résonance | ||
| [5] | Typiquement | ||
| [6] | Détails : voir la déclaration de conformité PCB PS058 | ||
