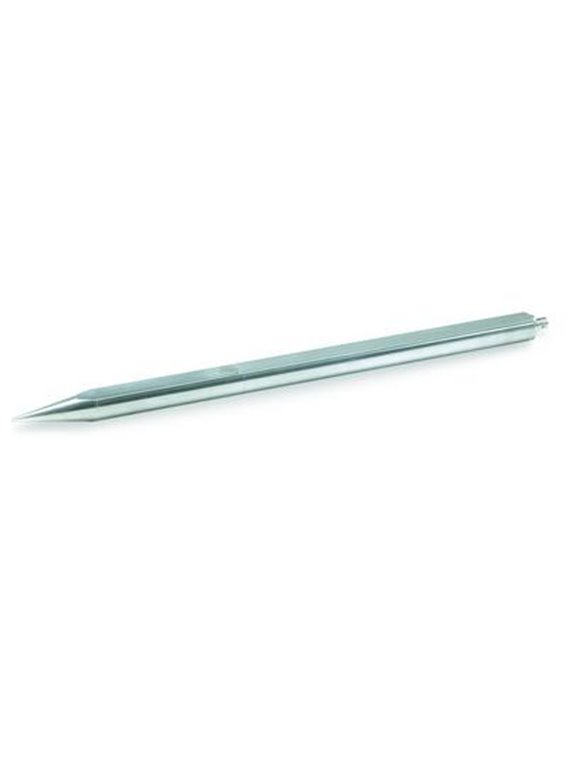

      PCB-137B23B

    • Capteur de pression ICP®,
    • Pour les mesures de pression de détonation,
    • Plage de mesure 345 kPa,
    • Sensibilité 14,5 mV/kPa,
    • Prise de connexion BNC
    • Donnee de base
      Plage de mesure (plage de sortie ± 5 V)50 psi345 kPa
      Plage de surcharge utilisable (plage de sortie ± 10 V)100 psi690 kPa[2]
      Sensibilité (± 15%)100 mV/psi14,5 mV/kPa
      Pression maximale1 000 psi6 895 kPa
      résolution0,01 psi0,069 kPa[3]
      Fréquence de résonnance400 000 Hz
      Temps de montée (pression non réfléchie)6,5 µs
      Erreur de linéarité≤ 1,0% FS[1]
      Conditions d'utilisation
      Plage de température (fonctionnement)-100 ... 275 ° F-73 ... 135 °C
      Coefficient de température de sensibilité0,05% / °F0.090% / °C
      Caractéristiques techniques
      Constante de temps de décharge (à température ambiante)0,2 s
      Tension d'alimentation22… 30VCC
      Alimentation en courant constant2… 20 mA
      Impédance de sortie100 Ω
      Tension de polarisation8 ... 14 V.CC
      Caractéristiques physiques
      Géométrie de l'élément capteurPrincipe de compression
      Élément capteurquartz
      Matériau du boîtieraluminium
      membraneInvar
      scellerUne résine époxy
      Connexion électriqueconnecteur BNC
      Dimensions12,4 onces352 grammes[3]
      Conseils
      [1]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
      [2]Pour une plage de sortie jusqu'à 10 V, la tension d'alimentation doit être d'au moins 24 V.CCêtre. Si la tension de polarisation du capteur est faible, aucune plage de sortie négative jusqu'à -10 V ne peut être utilisée.
      [3]Typiquement
      [4]Détails : voir la déclaration de conformité PCB PS023
      fourniture incluse
      PCS-6Etalonnage des séries 134, 137 et 138-1
