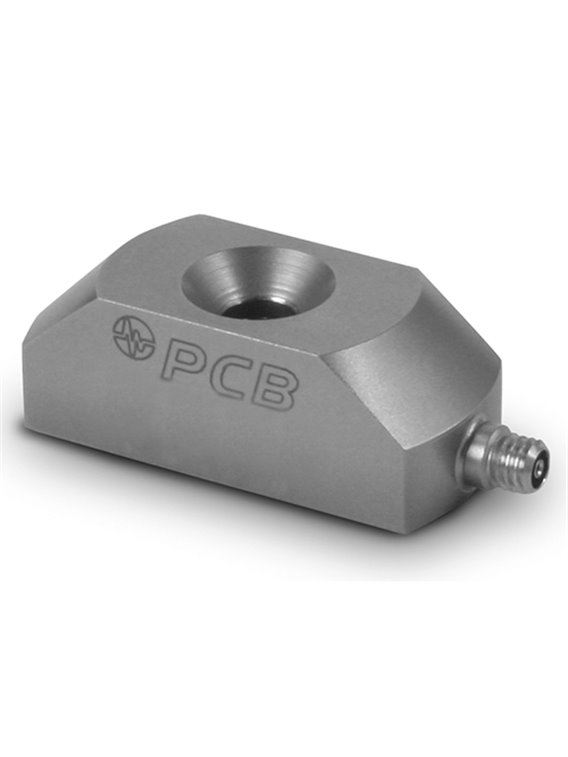

PCB-RH (M) 240A03
zoom_out_map

PCB-RH (M) 240A03

  • Capteur de contrainte ICP®,
  • Plage de mesure 300 µε,
  • Sensibilité 10 mV / µε,
  • Fréquence limite inférieure 0,004 Hz,
  • Prise 10-32 sur le côté
  • Donnee de base
    Sensibilité (± 20%)10 mV/µε
    Plage de mesure300 µε paquet[1]
    Gamme de fréquence (-5%)0,004 Hz[3]
    Résolution large bande0,001 µε[2]
    Erreur de linéarité2%[4]
    Conditions d'utilisation
    Plage de température (fonctionnement)-65 ... 250 ° F-54… 121°C[2]
    Caractéristiques techniques
    Tension d'alimentation20 ... 30 VCC
    Alimentation en courant constant2… 20 mA
    Tension de polarisation8 ... 14 V.CC
    Constante de temps de décharge150 s
    Caractéristiques physiques
    Élément capteurquartz
    Matériau du boîtieracier inoxydable
    Connexion électriquePrise coaxiale 10-32
    Emplacement de connexionLatéralement
    scellerUne résine époxy
    Couple de montage7,38 pi-lb10 NM
    Taille - largeur0,67 po17 mm
    Taille - longueur1,81 dans46 mm
    Taille - hauteur0,6 pouces15,2 mm
    Dimensions1,6 once45 grammes[2]
    Conseils
    [1]Basé sur une sensibilité de 10 mV / µε
    [2]Typiquement
    [3]Calculé sur la base de la constante de temps de décharge
    [4]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
    [5]Détails : voir la déclaration de conformité PCB PS023
    fourniture incluse
    081A100Vis à tête plate 1/4"-28 à six pans creux-1
    (M) Montage métrique
    fourniture incluse
    M081A100Vis à tête plate M6 x 1 à six pans creux-1
