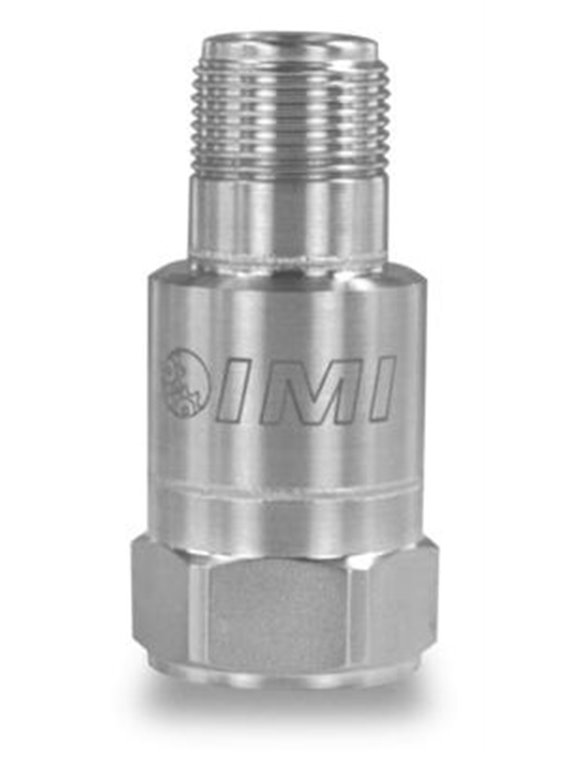

PCB-EX (M) 628F01

  • Capteur de vibrations industriel ICP®,
  • Avec agrément ATEX / CSA,
  • Plage de mesure 50 g,
  • Sensibilité 100 mV/g,
  • Gamme de fréquence 0,33 ... 12 000 Hz,
  • Étalonnage de la réponse en fréquence,
  • Connecteur femelle 2 broches sur le dessus
  • Donnee de base
    Sensibilité (± 5%)100 mV/g10,2 mV / (m / s²)[3]
    Plage de mesure± 50g± 490 m/s²
    Gamme de fréquence (± 5%)60 ... 240 000 cpm1 ... 4000 Hz[4]
    Gamme de fréquence (± 10 %)40 ... 390 000 cpm0,67 ... 6 500 Hz
    Gamme de fréquence (± 3 dB)20… 720 000 cpm0,33 ... 12 000 Hz
    Fréquence de résonnance1 080 kcpm18 000 Hz[1]
    Résolution large bande1 000 µg9 810 µm/s²[1]
    Erreur de linéarité± 1%[5]
    Sensibilité à l'accélération latérale5%
    Conditions d'utilisation
    Limite de surcharge (choc)5 000 grammespaquet49 050 m/s²paquet
    Écart de température-65 ... 250 ° F-54… 121°C
    classe de protectionIP68
    Agrément pour atmosphères explosiblesEEx ia IIC T4, -54°C≤Ta≤121°C, II 1G
    Caractéristiques techniques
    Temps d'établissement (à la tension de polarisation ± 1%)10 s
    Constante de temps de décharge0,5 s
    Tension d'alimentation18 ... 28 V.CC
    Alimentation en courant constant2… 20 mA
    Impédance de sortie<100 Ω
    Tension de polarisation8… 12VCC
    Bruit spectral (10 Hz)50 µg / Hz491 (µm / s²) / Hz[1]
    Bruit spectral (100 Hz)20 µg / Hz196 (µm / s²) / Hz[1]
    Bruit spectral (1 000 Hz)6 µg / Hz59 (µm / s²) / Hz[1]
    Protection électriqueRFI / ESD
    Isolation électrique (boîtier)> 100 MΩ
    Caractéristiques physiques
    Taille - hexagone7/8 po22 mm
    Taille - hauteur2,06 pouces52,3 mm
    Dimensions3,3 onces94 grammes
    Filetage de montage1/4 "-28 filetage interne[2]
    Couple de montage2… 5 pi-lb2,7 ... 6,8 Nm
    Élément capteurquartz
    Géométrie de l'élément capteurPrincipe de cisaillement
    Matériau du boîtieracier inoxydable
    scellerFermé hermétiquement
    Connexion électriquePrise 2 broches (MIL-C-5015)
    Emplacement de connexionAu dessus
    Conseils
    [1]Typiquement
    [2]Pas d'équivalent en unités SI
    [3]Facteur de conversion 1 g = 9,81 m / s²
    [4]Tolérance de la fréquence limite supérieure : ± 10 %
    [5]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
    [6]Détails : voir la déclaration de conformité PCB PS023etPS061
    fourniture incluse
    081A40Boulons de montage avec filetage 1/4 "-28-1
    ICS-1Réponse en fréquence pour les transducteurs uniaxiaux de 10 Hz à la fréquence supérieure de 5%-1
    (M) Montage métrique
    fourniture incluse
    M081A61Boulon de montage métrique avec filetage M6-1
    (EX) Avec agrément ATEX
    Agrément pour atmosphères explosiblesEEx ia IIC T4, -54°C≤Ta≤121°C, II 1G
    (LB) Tension de polarisation faible
    Tension de polarisation6 ... 8 VCC
    Tension d'alimentation12 ... 28 V.CC
    Plage de mesure± 35 grammes± 343 m/s²
    (CS) Avec approbation CSA
    Agrément pour atmosphères explosiblesCl I, Div I, Groupes A, B, C, D
    Cl II, Div I, Groupes E, F, G
    Cl III, Division I
    Agrément pour atmosphères explosiblesExia IIC T4, AExia IIC, T4
    Agrément pour atmosphères explosiblesCl I, Div 2, Groupes A, B, C, D
    ExnL IIC T4, AExnA IIC T4
    PCB-EX(M)628F01
