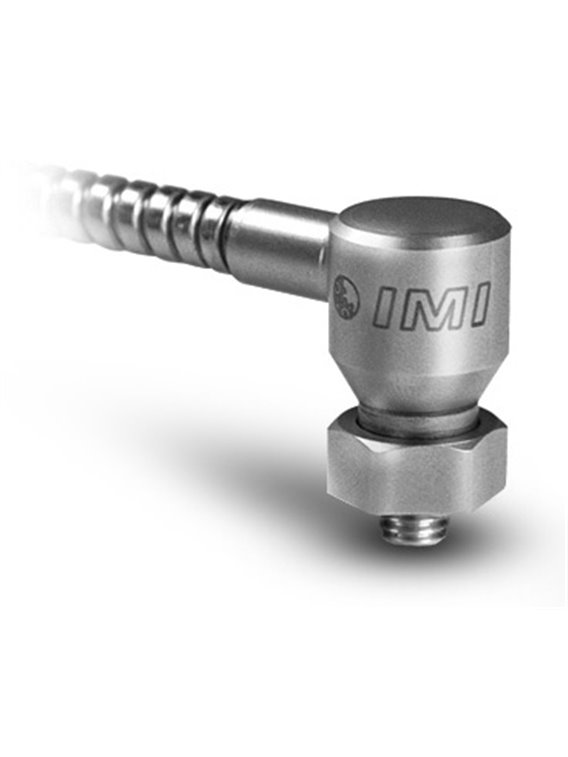

PCB-EX (M) 607A61

  • Capteur de vibrations industriel ICP®,
  • Avec agrément ATEX / CSA,
  • Plage de mesure 50 g,
  • Sensibilité 100 mV/g,
  • Gamme de fréquence 0,5 ... 10 000 Hz,
  • Etalonnage en un point à 100 Hz,
  • Câble de connexion intégré librement réglable avec armure, longueur 3 mètres,
    se terminant par une extrémité tronquée
  • Donnee de base
    Sensibilité (± 15%)100 mV/g10,2 mV / (m / s²)[1]
    Plage de mesure± 50g± 490 m/s²
    Gamme de fréquence (± 3 dB)30 ... 600 000 cpm0,5 ... 10 000 Hz
    Fréquence de résonnance1 500 kcpm25 000 Hz[2]
    Résolution large bande350 µg3 434 µm/s²[2]
    Erreur de linéarité± 1%[3]
    Sensibilité à l'accélération latérale7%
    Conditions d'utilisation
    Limite de surcharge (choc)5 000 grammespaquet49 050 m/s²paquet
    Écart de température-65 ... 250 ° F-54… 121°C
    classe de protectionIP67
    Agrément pour atmosphères explosiblesCl I, Div 2, Groupes A, B, C, D
    ExnL IIC T4, AExnA IIC T4
    Agrément pour atmosphères explosiblesEEx nL IIC T4, -40 °C≤Ta≤121 °C, II 3G
    Agrément pour atmosphères explosiblesEEx nL IIC T4, -40 °C≤Ta≤121 °C, II 1G
    Agrément pour atmosphères explosiblesCl I, Div I, Groupes A, B, C, D
    Cl II, Div I, Groupes E, F, G
    Cl III, Division I
    Agrément pour atmosphères explosiblesExia IIC T4, AExia IIC, T4
    Caractéristiques techniques
    Temps d'établissement (à la tension de polarisation ± 1%)2 s
    Constante de temps de décharge0.3 s
    Tension d'alimentation18 ... 28 V.CC
    Alimentation en courant constant2… 20 mA
    Impédance de sortie<150
    Tension de polarisation8… 12VCC
    Bruit spectral (10 Hz)8 µg / Hz78,5 (µm / s²) / Hz[2]
    Bruit spectral (100 Hz)5 µg / Hz49,1 (µm / s²) / Hz[2]
    Bruit spectral (1 000 Hz)4 µg / Hz39,2 (µm / s²) / Hz[2]
    Isolation électrique (boîtier)> 100 MΩ
    Caractéristiques physiques
    Taille - hexagone9/16 po14 mm
    Taille - hauteur1,0 dans25,4 mm
    Masse (sans câble)1,1 once31 grammes[4]
    AttachementBoulons de montage
    Filetage de montage1/2 "-20 filetage interne[5]
    Couple de montage (boulon de montage)7… 8 pi-lb9,5 ... 10,8 Nm[7] [8]
    Couple de montage (écrou-raccord hexagonal)2… 5 pi-lb2,7 ... 6,8 Nm
    Élément capteurCéramique
    Géométrie de l'élément capteurPrincipe de cisaillement
    Matériau du boîtieracier inoxydable
    scellerFermé hermétiquement
    Connexion électriqueCâble blindé intégré
    Sortie de câbleLatéralement
    Longueur de câble10 pieds3,0 m
    Type de câblePolyuréthane[6]
    Conseils
    [1]Facteur de conversion 1 g = 9,81 m / s²
    [2]Typiquement
    [3]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
    [4]Avec boulons de fixation
    [5]Pas d'équivalent en unités SI
    [6]Câble à deux fils avec armure en acier inoxydable
    [sept]L'installation nécessite une clé hexagonale de 1/8" (pour les boulons de montage en pouces) ou 3 mm (pour les boulons de montage métriques).
    [8ème]Le boulon de fixation doit être serré avec un couple plus élevé que l'écrou-raccord hexagonal afin que le capteur puisse à nouveau être démonté sans aucun problème.
    [9]Détails : voir la déclaration de conformité PCB PS023etPS060
    fourniture incluse
    080A156Boulons de fixation 1/2 "-20 à 1/4" -28-1
    ICS-2Étalonnage en un point à 100 Hz (traçable au NIST)-1
    (M) Montage métrique
    fourniture incluse
    M080A159ABoulon de fixation 1/2"-20 sur M6 x 1-1
