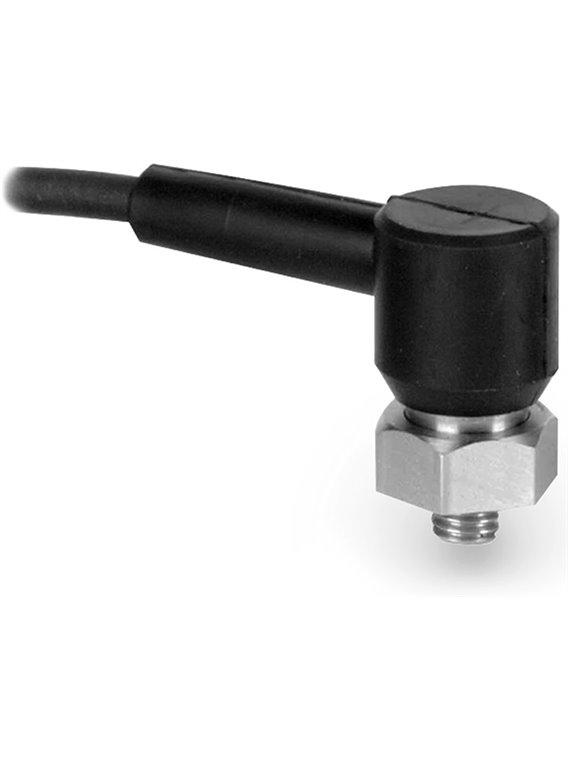

PCB-EX (M) 607A11
se terminant par une extrémité tronquée
| Donnee de base | |||
| Sensibilité (± 15%) | 100 mV/g | 10,2 mV / (m / s²) | [1] |
| Plage de mesure | ± 50g | ± 490 m/s² | |
| Gamme de fréquence (± 3 dB) | 30 ... 600 000 cpm | 0,5 ... 10 000 Hz | |
| Fréquence de résonnance | 1 500 kcpm | 25 000 Hz | [2] |
| Résolution large bande | 350 µg | 3 434 µm/s² | [2] |
| Erreur de linéarité | ± 1% | [3] | |
| Sensibilité à l'accélération latérale | 7% | ||
| Conditions d'utilisation | |||
| Limite de surcharge (choc) | 5 000 grammespaquet | 49 050 m/s²paquet | |
| Écart de température | -65 ... 250 ° F | -54… 121°C | |
| classe de protection | IP68 | ||
| Agrément pour atmosphères explosibles | Exia IIC T4, AExia IIC, T4 | ||
| Agrément pour atmosphères explosibles | EEx nL IIC T4, -40 °C≤Ta≤121 °C, II 1G | ||
| Agrément pour atmosphères explosibles | Cl I, Div I, Groupes A, B, C, D Cl II, Div I, Groupes E, F, G Cl III, Division I | ||
| Agrément pour atmosphères explosibles | Cl I, Div 2, Groupes A, B, C, D ExnL IIC T4, AExnA IIC T4 | ||
| Agrément pour atmosphères explosibles | EEx nL IIC T4, -40 °C≤Ta≤121 °C, II 3G | ||
| Caractéristiques techniques | |||
| Temps d'établissement (à la tension de polarisation ± 1%) | 2 s | ||
| Constante de temps de décharge | 0.3 s | ||
| Tension d'alimentation | 18 ... 28 V.CC | ||
| Alimentation en courant constant | 2… 20 mA | ||
| Impédance de sortie | <150 | ||
| Tension de polarisation | 8… 12VCC | ||
| Bruit spectral (10 Hz) | 8 µg / Hz | 78,5 (µm / s²) / Hz | [2] |
| Bruit spectral (100 Hz) | 5 µg / Hz | 49,1 (µm / s²) / Hz | [2] |
| Bruit spectral (1 000 Hz) | 4 µg / Hz | 39,2 (µm / s²) / Hz | [2] |
| Isolation électrique (boîtier) | > 100 MΩ | ||
| Caractéristiques physiques | |||
| Taille - hexagone | 9/16 po | 14 mm | |
| Taille - hauteur | 0,97 dans | 24,6 mm | |
| Masse (sans câble) | 1,1 once | 31 grammes | [4] |
| Attachement | Boulons de montage | ||
| Filetage de montage | 1/2 "-20 filetage interne | [5] | |
| Couple de montage (boulon de montage) | 7… 8 pi-lb | 9,5 ... 10,8 Nm | [7] [8] |
| Couple de montage (écrou-raccord hexagonal) | 2… 5 pi-lb | 2,7 ... 6,8 Nm | |
| Élément capteur | Céramique | ||
| Géométrie de l'élément capteur | Principe de cisaillement | ||
| Matériau du boîtier | acier inoxydable | ||
| sceller | Fermé hermétiquement | ||
| Connexion électrique | Câble intégré moulé | ||
| Sortie de câble | Latéralement | ||
| Longueur de câble | 10 pieds | 3,0 m | |
| Type de câble | Polyuréthane | [6] | |
| Conseils | |||
| [1] | Facteur de conversion 1 g = 9,81 m / s² | ||
| [2] | Typiquement | ||
| [3] | Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés | ||
| [4] | Avec boulons de fixation | ||
| [5] | Pas d'équivalent en unités SI | ||
| [6] | Câble blindé à deux fils avec fils torsadés | ||
| [sept] | L'installation nécessite une clé hexagonale de 1/8" (pour les boulons de montage en pouces) ou 3 mm (pour les boulons de montage métriques). | ||
| [8ème] | Le boulon de fixation doit être serré avec un couple plus élevé que l'écrou-raccord hexagonal afin que le capteur puisse à nouveau être démonté sans aucun problème. | ||
| [9] | Détails : voir la déclaration de conformité PCB PS023etPS060 | ||
| fourniture incluse | |||
| 080A156 | Boulons de fixation 1/2 "-20 à 1/4" -28 | -1 | |
| ICS-2 | Étalonnage en un point à 100 Hz (traçable au NIST) | -1 | |
| (M) Montage métrique | |||
| fourniture incluse | |||
| M080A159A | Boulon de fixation 1/2"-20 sur M6 x 1 | -1 |
