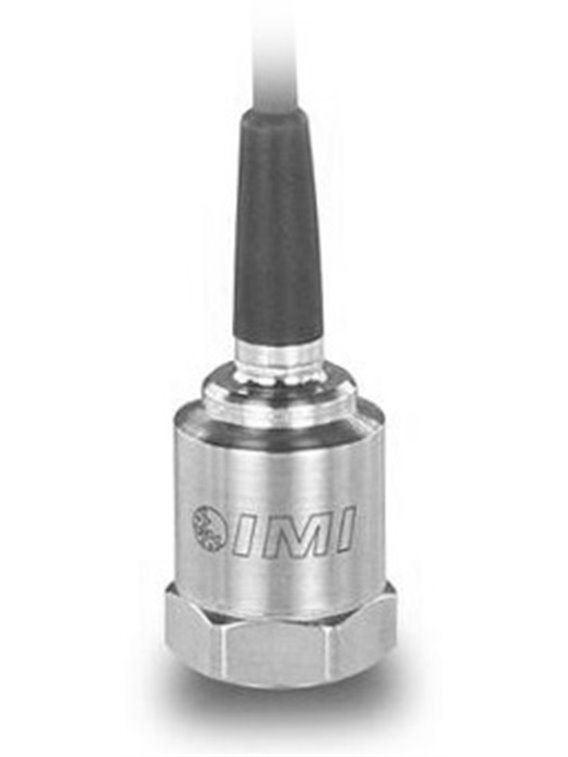

PCB- (M) 626B11

  • Capteur de vibrations industriel ICP®,
  • Plage de mesure 50 g,
  • Sensibilité 100 mV/g,
  • Gamme de fréquence 0,2 ... 10 000 Hz,
  • Étalonnage de la réponse en fréquence,
  • Câble de connexion intégré, longueur 3 mètres,
    se terminant par une extrémité tronquée
  • Donnee de base
    Sensibilité (± 5%)100 mV/g10,2 mV / (m / s²)[6]
    Plage de mesure± 50g± 490 m/s²
    Gamme de fréquence (± 5%)30 ... 300 000 cpm0,5 ... 5 000 Hz[4]
    Gamme de fréquence (± 10 %)22… 420 000 cpm0,37 ... 7 000 Hz
    Gamme de fréquence (± 3 dB)12 ... 600 000 cpm0,2 ... 10 000 Hz
    Fréquence de résonnance1 380 kcpm23 000 Hz[1]
    Résolution large bande100 µg981 µm/s²[1]
    Erreur de linéarité± 1%[5]
    Sensibilité à l'accélération latérale5%
    Conditions d'utilisation
    Limite de surcharge (choc)5 000 grammespaquet49 050 m/s²paquet
    Écart de température-65 ... 250 ° F-54… 121°C
    classe de protectionIP68
    Caractéristiques techniques
    Temps d'établissement (à la tension de polarisation ± 1%)5,0 s
    Constante de temps de décharge1.0 s
    Tension d'alimentation18 ... 28 V.CC
    Alimentation en courant constant2… 20 mA
    Impédance de sortie<100 Ω
    Tension de polarisation8… 12VCC
    Bruit spectral (1 Hz)15 µg / Hz147,2 (µm / s²) / Hz
    Bruit spectral (10 Hz)4,0 µg/√Hz39,2 (µm / s²) / Hz[1]
    Bruit spectral (100 Hz)1,5 µg / Hz14,7 (µm / s²) / Hz[1]
    Bruit spectral (1 000 Hz)0,7 µg / Hz6,9 (µm / s²) / Hz[1]
    Protection électriqueRFI / ESD
    Isolation électrique (boîtier)> 100 MΩ
    Caractéristiques physiques
    Taille - hexagone1 3/16 po30,2 mm
    Taille - Hauteur (avec coude de câble)4,3 pouces109 mm
    Masse (sans câble)5,3 onces150 grammes
    Filetage de montage1/4 "-28 UNF[2]
    Couple de montage2… 5 pi-lb2,7 ... 6,8 Nm
    Élément capteurCéramique
    Géométrie de l'élément capteurPrincipe de cisaillement
    Matériau du boîtieracier inoxydable
    scellerFermé hermétiquement
    Connexion électriqueCâble intégré moulé
    Sortie de câbleAu dessus
    Affectation des bornes (fil bleu)Dimensions
    Affectation des bornes (fil rouge)Sortie d'accélération
    Longueur de câble10 pieds3 mètres[3]
    Type de câblePolyuréthane
    Conseils
    [1]Typiquement
    [2]Pas d'équivalent en unités SI
    [3]Câble blindé à deux fils avec fils torsadés
    [4]Tolérance de la fréquence limite supérieure : ± 10 %
    [5]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
    [6]Facteur de conversion 1g = 9,81 m/s²
    [sept]Détails : voir la déclaration de conformité PCB PS023
    fourniture incluse
    081A40Boulons de montage avec filetage 1/4 "-28-1
    085A31Protection contre la température-1
    ICS-1Réponse en fréquence pour les transducteurs uniaxiaux de 10 Hz à la fréquence supérieure de 5%-1
    (M) Montage métrique
    fourniture incluse
    M081A61Boulon de montage métrique avec filetage M6-1
