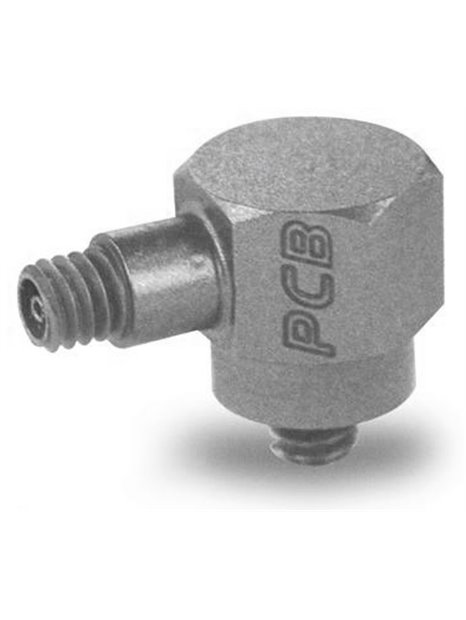

PCB- (M) 357B11

  • Capteur de vibration miniature avec sortie de charge,
  • Température d'utilisation continue jusqu'à 260°C,
  • Plage de mesure 2 300 g,
  • Sensibilité 3 pC/g,
  • Fréquence limite supérieure 12 000 Hz,
  • Masse 2 grammes,
  • 5-44 prise de raccordement sur le côté
  • Donnee de base
    Sensibilité (± 10 %)3,0 pC/g0,31 pC / (m / s²)
    Plage de mesure± 2 300 grammespaquet± 22 600 m/s²paquet
    Gamme de fréquence (+5%)12 000 Hz[2]
    Gamme de fréquence (+10%)16 000 Hz[2]
    Gamme de fréquence (+3 dB)26 000 Hz[2]
    Fréquence de résonnance50 000 Hz
    Erreur de linéarité (1 700 g, 16 700 m/s²)1%[4]
    Erreur de linéarité2%[4]
    Sensibilité à l'accélération latérale5%
    Conditions d'utilisation
    Limite de surcharge (choc)± 10 000 gpaquet± 98 000 m/s²paquet
    Écart de température-95 ... 500 °F-71 ... 260 °C
    Sensibilité à l'étirement (zone de base)0,002 g/µε0,02 (m/s²) / µε[1]
    Caractéristiques techniques
    capacité485 pF[1]
    Résistance d'isolement (à 21°C)> 1 000 000 MΩ
    Résistance d'isolement (à 260°C)> 100 MΩ[1]
    Polarité de sortienégatif
    Caractéristiques physiques
    Élément capteurCéramique
    Géométrie de l'élément capteurPrincipe de cisaillement
    Matériau du boîtiertitane
    scellerFermé hermétiquement
    Taille - hexagone0,28 pouces7,1 mm
    Taille - hauteur0,33 po8,4 mm
    Dimensions0,071 once2,0 grammes[1]
    Connexion électrique5-44 coaxiaux
    Emplacement de connexionLatéralement
    Filetage de montage5-40 hommes
    Couple de montage4… 5 pouces-livres45 ... 57 Ncm
    Conseils
    [1]Typiquement
    [2]La fréquence limite inférieure dépend de l'électronique de conditionnement du signal utilisée.
    [3]La capacité change avec la longueur du câble. La capacité typique du câble est de 95 pF/m.
    [4]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
    fourniture incluse
    ACS-1Réponse en fréquence, traçable au NIST (10 Hz jusqu'au point supérieur de 5%)-1
    (M) Montage métrique
    Filetage de montageM3 x 0,50 mâle
    (J) Isolation au sol
    Gamme de fréquence (5%)10 000 Hz
    Gamme de fréquence (10%)13 500 Hz
    Fréquence de résonnance49 000 Hz
    Isolation électrique (base)100 MΩ
    Taille - hexagone0,375 po9,5 mm
    Taille - hauteur0,39 po9,91 mm
    Dimensions0,11 once3,2 grammes
    (P) Polarité de sortie positive
    (W) Connexion par câble étanche
    Connexion électriqueCâble intégré scellé
    Emplacement de connexionLatéralement
    Type de câbleType 003, câble coaxial bleu à faible bruit en téflon
    (A) Collage de montage
    fourniture incluse
    080A90Super colle-1
