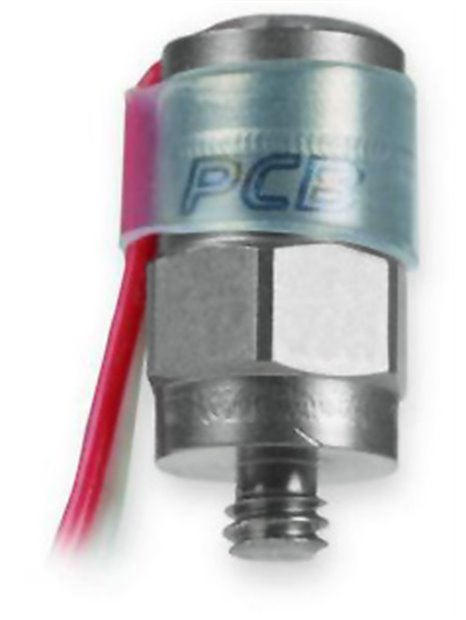

      PCB- (M) 353B13

    • Capteur de vibrations miniature ICP®,
    • Plage de mesure 1000 g,
    • Sensibilité 5 mV/g,
    • Gamme de fréquence 1 ... 10 000 Hz,
    • Masse 1,7 grammes,
    • Câble de connexion intégré, longueur 3 mètres,
      se terminant par un connecteur 10-32
    • Donnee de base
      Sensibilité (± 10 %)5 mV/g0,51 mV / (m / s²)
      Plage de mesure± 1 000 gpaquet± 9 810 m/s²paquet
      Gamme de fréquence (± 5%)1 ... 10 000 Hz
      Gamme de fréquence (± 10 %)0,7 ... 20 000 Hz
      Gamme de fréquence (± 3 dB)0,35 ... 30 000 Hz
      Fréquence de résonnance70 000 Hz
      Résolution large bande0,01 gRMS0,1 m/s²RMS[1]
      Erreur de linéarité1%[2]
      Sensibilité à l'accélération latérale5%[3]
      Conditions d'utilisation
      Limite de surcharge (choc)± 10 000 gpaquet± 98 100 m/s²paquet
      Plage de température (fonctionnement)-65 ... 250 ° F-54… 121°C
      Sensibilité à l'étirement (zone de base)0,005 g / µε0,05 (m / s²) / µε[1]
      Caractéristiques techniques
      Tension d'alimentation18 ... 30 VCC
      Alimentation en courant constant2… 20 mA
      Impédance de sortie100 Ω
      Tension de polarisation8… 12VCC
      Constante de temps de décharge0,5 ... 2,0 s
      Temps de prise
      (sur tension de polarisation ± 10 %)
      <5 s
      Bruit spectral (1 Hz)6 400 µg / Hz62 784 (µm / s²) / Hz[1]
      Bruit spectral (10 Hz)1 400 µg / Hz13 734 (µm / s²) / Hz[1]
      Bruit spectral (100 Hz)360 µg / Hz3,532 (µm / s²) / Hz[1]
      Bruit spectral (1 000 Hz)128 µg/√Hz1,256 (µm / s²) / Hz[1]
      Caractéristiques physiques
      Taille - hauteur0,59 po15 mm
      Taille - hexagone9/32 dans7,1 mm
      Dimensions0,06 once1,7 grammes[1]
      Élément capteurquartz
      Géométrie de l'élément capteurPrincipe de cisaillement
      Matériau du boîtiertitane
      scellerFermé hermétiquement
      Connexion électriqueCâble intégré
      Terminaison de câbleconnecteur coaxial 10-32
      Longueur de câble10 pieds3,0 m
      Type de câbleType 031, paire torsadée
      Filetage de montage5-40 hommes
      Couple de montage8… 12 pouces-livres90 ... 135 Ncm
      Conseils
      [1]Typiquement
      [2]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
      [3]Sensibilité à l'accélération latérale typiquement ≤ 3%
      fourniture incluse
      080A109Cire de montage-1
      080A15Fixation adhésive-1
      ACS-1Réponse en fréquence, traçable au NIST (10 Hz jusqu'au point supérieur de 5%)-1
      (A) Collage de montage
      fourniture incluse
      080A90Super colle-1
      (M) Montage métrique
      Filetage de montageM3 x 0,50 mâle
      fourniture incluse
      M080A15Fixation adhésive-1
      (Q) Augmentation de la constante de temps de décharge
      Gamme de fréquence (± 5%)0,15 ... 10 000 Hz
      Gamme de fréquence (± 10 %)0,1 ... 20 000 Hz
      Constante de temps de décharge> 5 s
      Temps de prise<45 s
      fourniture incluse
      ACS-97Étalonnage basse fréquence de 1 ... 10 Hz-1
      (B) Tension de polarisation réduite
      Tension de polarisation4,5 ... 7,5 V.CC
      Tension d'alimentation12 ... 30 VCC
      Alimentation en courant constant1… 20 mA
      Plage de mesure600 grammespaquet5 886 m/s²paquet
      (J) Isolation au sol
      Gamme de fréquence (± 5%)1 ... 8 000 Hz
      Gamme de fréquence (± 10 %)0,7 ... 15 000 Hz
      Fréquence de résonnance56 000 Hz
      Isolation électrique≥100 MΩ
      Taille - hexagone3/8 po9,5 mm
      Taille - hauteur0,77 dans19,6 mm
      Dimensions0,10 once2,9 grammes
      (W) Connexion par câble étanche
      Écart de température-20 ... 220 °F-29 ... 104 °C
      Longueur de câble10 pieds
      Type de câbleType 018, câble coaxial
      PCB-(M)353B13
