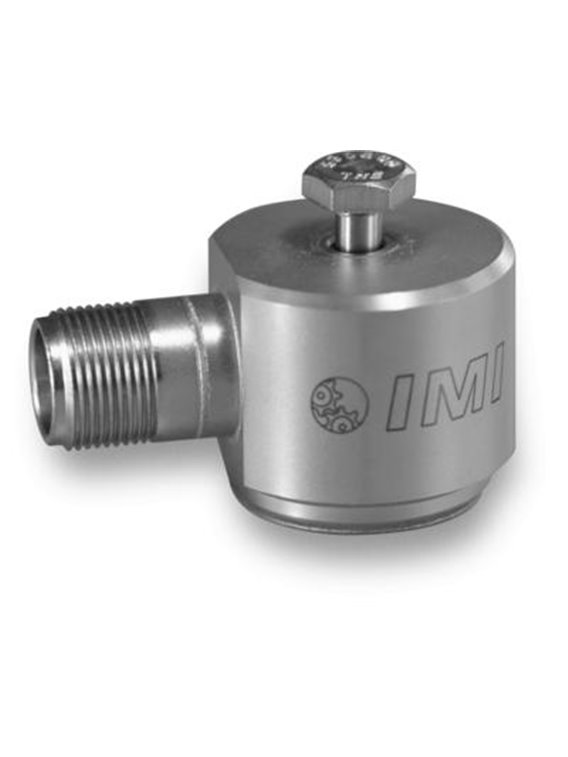

PCB-HT (M) 625B01

  • Capteur de vibrations industriel ICP®,
  • Température de fonctionnement en continu jusqu'à 163°C,
  • Avec trou traversant,
  • Plage de mesure 50 g,
  • Sensibilité 100 mV/g,
  • Gamme de fréquence 0,2 ... 10 000 Hz,
  • Étalonnage de la réponse en fréquence,
  • Prise de connexion à 2 broches sur le côté
  • Donnee de base
    Sensibilité (± 5%)100 mV/g10,2 mV / (m / s²)[1]
    Plage de mesure± 50g± 490 m/s²
    Gamme de fréquence (± 5%)30 ... 240 000 cpm0,5 ... 4 000 Hz[7] [8]
    Gamme de fréquence (± 10 %)22… 360 000 cpm0,37 ... 6 000 Hz
    Gamme de fréquence (± 3 dB)12 ... 600 000 cpm0,2 ... 10 000 Hz
    Fréquence de résonnance1 380 kcpm23 000 Hz[2]
    Résolution large bande200 µg1 962 µm/s²[2]
    Erreur de linéarité± 1%[3]
    Sensibilité à l'accélération latérale5%
    Conditions d'utilisation
    Limite de surcharge (choc)2 000 grammespaquet19 620 m/s²paquet
    Écart de température-65 ... 325 °F-54 ... 163 °C
    Caractéristiques techniques
    Temps d'établissement (à la tension de polarisation ± 1%)8 s
    Constante de temps de décharge1.0 s
    Tension d'alimentation18 ... 28 V.CC
    Alimentation en courant constant2… 10 mA[4]
    Impédance de sortie<250
    Tension de polarisation (à 4 mA)8 ... 15 VCC[5]
    Bruit spectral (10 Hz)10 µg / Hz98,1 (µm / s²) / Hz[2]
    Bruit spectral (100 Hz)6,0 µg / Hz58,9 (µm / s²) / Hz[2]
    Bruit spectral (1 000 Hz)1,5 µg / Hz14,7 (µm / s²) / Hz[2]
    Isolation électrique> 100 MΩ
    Caractéristiques physiques
    Taille - diamètre1,36 po35 mm
    Taille - hauteur1,13 po29 mm
    Dimensions5,1 onces145 grammes
    Filetage de montage1/4 "-28 UNFPas d'équivalent[6]
    Couple de montage2… 5 pi-lb2,7 ... 6,8 Nm
    Élément capteurCéramique
    Géométrie de l'élément capteurPrincipe de cisaillement
    Matériau du boîtieracier inoxydable
    scellerFermé hermétiquement
    Connexion électriquePrise 2 broches (MIL-C-5015)
    Emplacement de connexionLatéralement
    Conseils
    [1]Facteur de conversion 1g = 9,81 m/s²
    [2]Typiquement
    [3]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
    [4]Un maximum de 4 mA recommandé à des températures supérieures à 121°C
    [5]Avec un courant constant plus important, la tension de polarisation augmente.
    [6]Peut également être monté avec une vis M6
    [sept]1Hz = 60 cpm ("Cycles Per Minute": tours par minute)
    [8ème]Tolérance de la fréquence limite supérieure : ± 10 %
    fourniture incluse
    081A73Vis de fixation 1/4 "-28 x 1,34"-1
    ICS-1Réponse en fréquence pour les transducteurs uniaxiaux de 10 Hz à la fréquence supérieure de 5%-1
    (M) Montage métrique
    fourniture incluse
    M081A73Vis de montage métrique avec filetage M6-1
    PCB-HT(M)625B01
