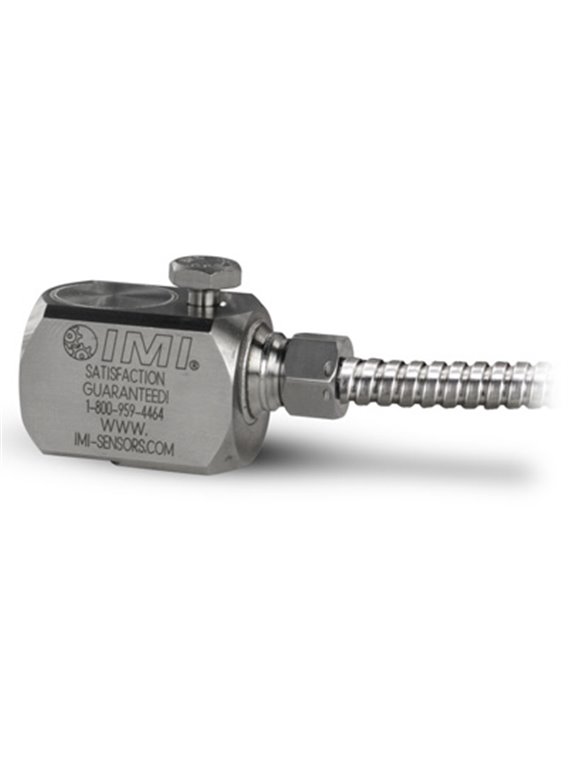

PCB-HT (M) 602D61
se terminant par une extrémité tronquée
| Donnee de base | |||
| Sensibilité (± 10 %) | 100 mV/g | 10,2 mV / (m / s²) | [1] |
| Plage de mesure | ± 50g | ± 490 m/s² | |
| Gamme de fréquence (± 3 dB) | 48 ... 480 000 cpm | 0,8 ... 8 000 Hz | [4] [5] |
| Fréquence de résonnance | 1 500 kcpm | 25 000 Hz | [2] |
| Résolution large bande | 150 µg | 1 472 µm/s² | [2] |
| Erreur de linéarité | ± 1% | [3] | |
| Sensibilité à l'accélération latérale | 5% | ||
| Conditions d'utilisation | |||
| Limite de surcharge (choc) | 5 000 grammespaquet | 49 050 m/s²paquet | |
| Écart de température | -65 ... 325 °F | -54 ... 162 °C | |
| classe de protection | IP67 | ||
| Caractéristiques techniques | |||
| Temps d'établissement (à la tension de polarisation ± 1%) | ≤2.0 s | ||
| Constante de temps de décharge | 0,2 s | ||
| Tension d'alimentation | 18 ... 28 V.CC | ||
| Alimentation en courant constant | 2… 20 mA | ||
| Impédance de sortie | <150 | ||
| Tension de polarisation | 8… 12VCC | ||
| Bruit spectral (10 Hz) | 9,0 µg / Hz | 88,3 (µm / s²) / Hz | [2] |
| Bruit spectral (100 Hz) | 4,0 µg/√Hz | 39,2 (µm / s²) / Hz | [2] |
| Bruit spectral (1 000 Hz) | 2,0 µg/√Hz | 19,6 (µm / s²) / Hz | [2] |
| Isolation électrique | > 100 MΩ | ||
| Caractéristiques physiques | |||
| Taille - longueur | 2,1 pouces | 53,3 mm | |
| Taille - largeur | 1,0 dans | 25,4 mm | |
| Taille - hauteur | 1,0 dans | 25,4 mm | |
| Masse (sans câble) | 5,4 onces | 153 grammes | |
| Couple de montage | 2… 5 pi-lb | 2,7 ... 6,8 Nm | |
| Élément capteur | Céramique | ||
| Géométrie de l'élément capteur | Principe de cisaillement | ||
| Matériau du boîtier | acier inoxydable | ||
| Connexion électrique | Câble blindé intégré | ||
| Sortie de câble | Latéralement | ||
| Terminaison de câble | Couper l'extrémité | ||
| Branchement électrique (fil blanc) | Signal / alimentation | ||
| Branchement électrique (fil noir) | Dimensions | ||
| Longueur de câble | 10 pieds | 3,0 m | |
| Type de câble | Type 055, câble bifilaire blindé avec gaine et armure en téflon | ||
| Conseils | |||
| [1] | Facteur de conversion 1 g = 9,81 m / s² | ||
| [2] | Typiquement | ||
| [3] | Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés | ||
| [4] | Tolérance de la fréquence limite supérieure : ± 10 % | ||
| [5] | 1Hz = 60 cpm ("Cycles Per Minute": tours par minute). | ||
| [6] | Détails : voir la déclaration de conformité PCB PS023 | ||
| fourniture incluse | |||
| 081A73 | Vis de fixation 1/4 "-28 x 1,34" | -1 | |
| (M) Montage métrique | |||
| fourniture incluse | |||
| M081A73 | Vis de montage métrique avec filetage M6 | -1 |
