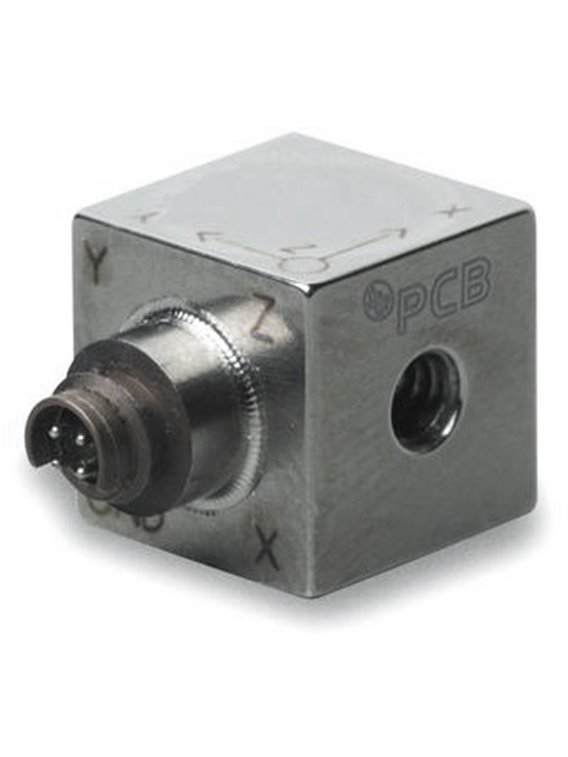

PCB-356B20

  • Capteur de vibrations miniature triaxial ICP®,
  • Plage de mesure 5 000 g,
  • Sensibilité 1 mV/g,
  • Gamme de fréquence 2 ... 7 000 Hz,
  • Masse 4 grammes,
  • Mini prise de connexion 4 broches sur le côté,
  • Y compris câble de connexion, longueur 3 mètres,
    se terminant par trois fiches BNC
Donnee de base
Sensibilité (± 20%)1,0 mV/g0,1 mV / (m / s²)
Plage de mesure± 5 000 gpaquet± 49 050 m/s²paquet
Gamme de fréquence (axes Y et Z)
(± 5%)
2 ... 10 000 Hz
Gamme de fréquence (axe X) (± 5%)2… 7 000 Hz
Fréquence de résonnance55 000 Hz
Résolution large bande0,03 gRMS0,29 m/s²RMS[2]
Erreur de linéarité2,5%[1]
Sensibilité à l'accélération latérale5%
Conditions d'utilisation
Limite de surcharge (choc)± 7000 gpaquet± 68 600 m/s²paquet
Plage de température (fonctionnement)-65 ... 250 ° F-54… 121°C[3]
Caractéristiques techniques
Tension d'alimentation18 ... 30 VCC
Alimentation en courant constant2… 20 mA
Impédance de sortie200
Tension de polarisation7 ... 11 V.CC
Constante de temps de décharge1,5 ... 3,0 s
Temps de prise
(sur tension de polarisation ± 10 %)
<10 s
Bruit spectral (1 Hz)9 000 µg / Hz88 290 (µm / s²) / Hz[2]
Bruit spectral (10 Hz)2500 µg / Hz24 525 (µm / s²) / Hz[2]
Bruit spectral (100 Hz)800 µg / Hz7 848 (µm / s²) / Hz[2]
Bruit spectral (1 000 Hz)250 µg / Hz2 453 (µm / s²) / Hz[2]
Caractéristiques physiques
Élément capteurCéramique
Géométrie de l'élément capteurPrincipe de cisaillement
Matériau du boîtiertitane
scellerFermé hermétiquement
Taille - hauteur0,4 pouces10,2 mm
Taille - longueur0,4 pouces10,2 mm
Taille - largeur0,4 pouces10,2 mm
Dimensions0,14 once4 grammes[2]
Connexion électrique8-36 4 broches
Emplacement de connexionLatéralement
Filetage de montage5-40 femmes
Couple de montage4… 5 pouces-livres45 ... 56 Ncm
Conseils
[1]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
[2]Typiquement
[3]Les données pour les températures supérieures à 121 °C s'appliquent uniquement aux transducteurs avec l'option HT.
[4]Détails : voir la déclaration de conformité PCB PS023
fourniture incluse
034K10Câble de connexion, longueur 3 mètres, mini fiche 4 broches sur trois fiches BNC-1
080AFixation adhésive-1
080A109Cire de montage-1
081A27Goujons de montage, 5-40 à 5-40-1
081A90Goujons de montage, 10-32 à 5-40-1
ACS-1TRéponse en fréquence pour les transducteurs triaxiaux, traçable au NIST, 10 Hz jusqu'à la fréquence supérieure de 5 %-1
M081A27Goujon de montage métrique, 5-40 à M3 x 0,50-1
(J) Isolation au sol
Gamme de fréquence (+5%)7 000 Hz
Isolation électrique> 100 000 000 Ω
Taille - hauteur0,44 dans11,2 mm
Taille - longueur0,40 po10,2 mm
Taille - largeur0,44 dans11,2 mm
Dimensions0,16 once4,5 grammes
AttachementMontage adhésif
Fréquence de résonnance50 000 Hz
fourniture incluse
080A90Super colle-1
080A109Cire de montage-1
(HT) électronique haute température
Écart de température-65 ... 325 °F-54 ... 163 °C
