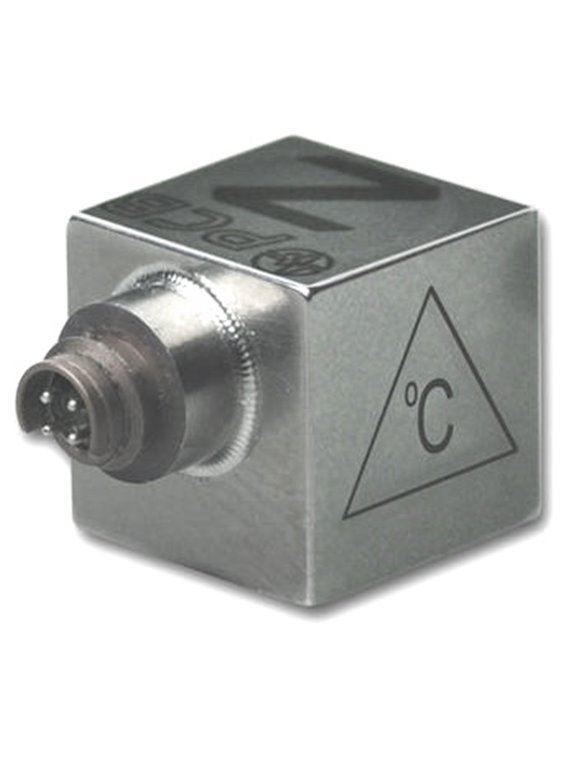

PCB-339A30 / NC
| Donnee de base | |||
| Sensibilité (± 10 %) | 10 mV/g | 1,02 mV / (m / s²) | |
| Plage de mesure | ± 500gpaquet | ± 4 905 m/s²paquet | |
| Gamme de fréquence (± 5%) | 2 ... 8 000 Hz | ||
| Fréquence de résonance (axes X et Y) | 25 000 Hz | ||
| Fréquence de résonance (axe Z) | 55 000 Hz | ||
| Type de filtre | Passe-bas de premier ordre | ||
| Raideur des bords du filtre | 6 dB / octave | ||
| Fréquence de coupure du filtre électrique | > 14 000 Hz | ||
| Résolution large bande | 0,008 gRMS | 0,078 m/s²RMS | [1] |
| Erreur de linéarité | 0,5 % | ||
| Sensibilité à l'accélération latérale | 5% | ||
| Conditions d'utilisation | |||
| Limite de surcharge (choc) | ± 5 000 gpaquet | ± 49 050 m/s²paquet | |
| Plage de température (fonctionnement) | -65 ... 325 °F | -54 ... 163 °C | |
| Coefficient de température de sensibilité | 0,011% / °F | 0,020% / °C | |
| Caractéristiques techniques | |||
| Tension d'alimentation | 18 ... 30 VCC | ||
| Alimentation en courant constant | 2… 20 mA | ||
| Impédance de sortie | 200 | ||
| Tension de polarisation (à température ambiante) | 7 ... 11 V.CC | ||
| Constante de temps de décharge | 0,6 ... 2 s | ||
| Temps de prise (sur tension de polarisation ± 10 %) | <3 s | ||
| Bruit spectral (1 Hz) | 1 700 µg / Hz | 16 660 (µm / s²) / Hz | [1] |
| Bruit spectral (10 Hz) | 500 µg / Hz | 4 900 (µm / s²) / Hz | [1] |
| Bruit spectral (100 Hz) | 200 µg / Hz | 1 960 (µm / s²) / Hz | [1] |
| Bruit spectral (1 000 Hz) | 100 µg / Hz | 980 (µm / s²) / Hz | [1] |
| Caractéristiques physiques | |||
| Géométrie de l'élément capteur | Principe de cisaillement | ||
| Matériau du boîtier | titane | ||
| sceller | Fermé hermétiquement | ||
| Taille - hauteur | 0,4 pouces | 10,2 mm | |
| Taille - longueur | 0,4 pouces | 10,2 mm | |
| Taille - largeur | 0,4 pouces | 10,2 mm | |
| Dimensions | 0,14 once | 4 grammes | [1] |
| Connexion électrique | 8-36 4 broches | ||
| Emplacement de connexion | Latéralement | ||
| Attachement | Montage adhésif | ||
| Conseils | |||
| [1] | Typiquement | ||
| [2] | Détails : voir la déclaration de conformité PCB PS023 | ||
| fourniture incluse | |||
| 080A109 | Cire de montage | -1 | |
| 080A90 | Super colle | -1 | |
| ACS-1T | Réponse en fréquence pour les transducteurs triaxiaux, traçable au NIST, 10 Hz jusqu'à la fréquence supérieure de 5 % | -1 | |
| Plus d'informations | |||
| Écart de température | -54 ... 163 °C | ||
| les particularités | Coefficient de température très bas |
PCB-339A30/NC
