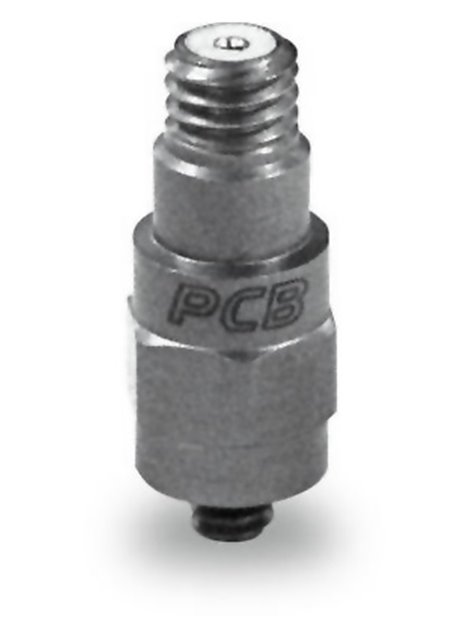

PCB- (M) 352C68

  • Capteur de vibrations miniature ICP®,
  • Plage de mesure 50 g,
  • Sensibilité 100 mV/g,
  • Gamme de fréquence 0,5 ... 10 000 Hz,
  • Masse 2 grammes,
  • Connecteur femelle 10-32 sur le dessus
Donnee de base
Sensibilité (± 10 %)100 mV/g10,2 mV / (m / s²)
Plage de mesure± 50gpaquet± 491 m/s²paquet
Gamme de fréquence (± 5%)0,5 ... 10 000 Hz
Gamme de fréquence (± 10 %)0,3 ... 12 000 Hz
Gamme de fréquence (± 3 dB)0,2 ... 20 000 Hz
Fréquence de résonnance35 000 Hz
Réponse de phase (à 21 °C) (± 5 °)2… 6 000 Hz
Résolution large bande0,00016 gRMS0,0015 m/s²RMS[1]
Erreur de linéarité1%[2]
Sensibilité à l'accélération latérale5%[3]
Conditions d'utilisation
Limite de surcharge (choc)± 5 000 gpaquet± 49 050 m/s²paquet
Plage de température (fonctionnement)-65 ... 200 °F-53 ... 93°C[4]
Sensibilité à l'étirement (zone de base)0,005 g / µε0,05 (m / s²) / µε[1]
Caractéristiques techniques
Tension d'alimentation18 ... 30 VCC
Alimentation en courant constant2… 20 mA
Impédance de sortie300
Tension de polarisation8… 12VCC
Constante de temps de décharge0,8 ... 2,4 s
Temps de prise
(sur tension de polarisation ± 10 %)
<10 s
Bruit spectral (1 Hz)60 µg / Hz588 (µm / s²) / Hz[1]
Bruit spectral (10 Hz)16 µg / Hz157 (µm / s²) / Hz[1]
Bruit spectral (100 Hz)5 µg / Hz49 (µm / s²) / Hz[1]
Bruit spectral (1 000 Hz)1,5 µg / Hz14,7 (µm / s²) / Hz[1]
Caractéristiques physiques
Taille - hauteur0,73 po18,5 mm
Taille - hexagone9/32 dans7,1 mm
Dimensions0,070 once2,0 grammes[1]
Élément capteurCéramique
Géométrie de l'élément capteurPrincipe de cisaillement
Matériau du boîtiertitane
scellerFermé hermétiquement
Connexion électriquePrise coaxiale 10-32
Emplacement de connexionAu dessus
Filetage de montage5-40 hommes
Couple de montage8… 12 pouces-livres90 ... 135 Ncm
Conseils
[1]Typiquement
[2]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
[3]Sensibilité à l'accélération latérale typiquement ≤ 3%
[4]Les données pour les températures supérieures à 93 °C s'appliquent uniquement aux transducteurs avec l'option HT.
[5]Détails : voir la déclaration de conformité PCB PS023
fourniture incluse
080A109Cire de montage-1
080A15Fixation adhésive-1
ACS-1Réponse en fréquence, traçable au NIST (10 Hz jusqu'au point supérieur de 5%)-1
(A) Collage de montage
fourniture incluse
080A90Super colle-1
(M) Montage métrique
Filetage de montageM3 x 0,50 mâle
fourniture incluse
M080A15Fixation adhésive-1
(HT) électronique haute température
Gamme de fréquence (± 5%)5 ... 10 000 Hz
Gamme de fréquence (± 10 %)3 ... 12 000 Hz
Gamme de fréquence (± 3 dB)2… 20 000 Hz
Résolution large bande0,0002 gRMS0,002 m/s²RMS
Écart de température-65 ... 250 ° F-54… 121°C
Constante de temps de décharge0,08 ... 0,24 s
Bruit spectral (1 Hz)75 µg / Hz736 (µm / s²) / Hz
Bruit spectral (10 Hz)25 µg / Hz245 (µm / s²) / Hz
(J) Isolation au sol
Gamme de fréquence (± 5%)0,5 ... 8 000 Hz
Gamme de fréquence (± 10 %)0,3 ... 10 000 Hz
Gamme de fréquence (± 3 dB)0,2 ... 16 000 Hz
Fréquence de résonnance30 000 Hz
Isolation électrique≥100 MΩ
Taille - hexagone3/8 po9,5 mm
Taille - hauteur0,75 po19,1 mm
Dimensions0,1 once2,8 grammes
(W) Connexion par câble étanche
Emplacement de connexionAu dessus
