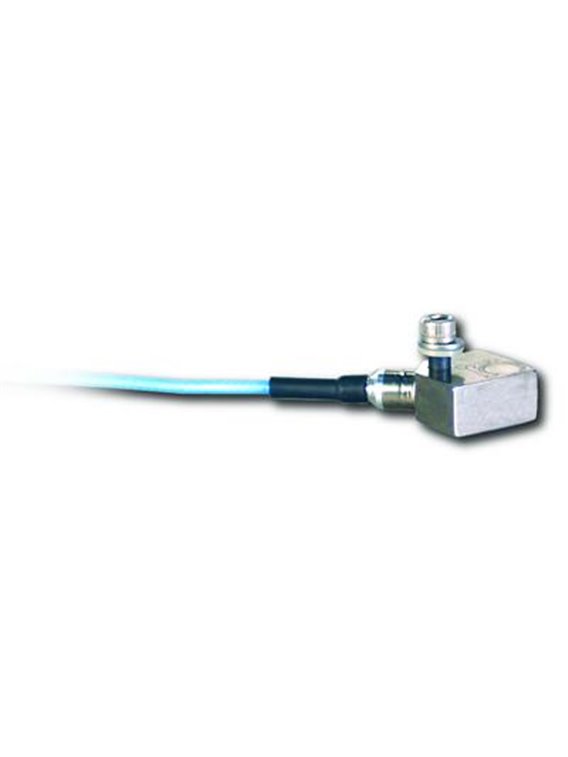

      PCB-HT (M) 354C10 / NC

    • Capteur de vibrations haute température Triaxial ICP®,
    • Température de fonctionnement en continu jusqu'à 163°C,
    • Avec trou traversant,
    • Sol isolé,
    • Plage de mesure 500 g,
    • Sensibilité 10 mV/g,
    • Gamme de fréquence 2 ... 8000 Hz,
    • Masse 5 grammes,
    • Câble de connexion intégré, longueur 1,5 mètre,
      se terminant par un connecteur femelle 4 broches,
    • Sans rallonge
    • Donnee de base
      Sensibilité (± 15%)10 mV/g1,02 mV / (m / s²)
      Plage de mesure± 500gpaquet± 4 905 m/s²paquet
      Gamme de fréquence (± 5%)2 ... 8 000 Hz
      Fréquence de résonnance40 000 Hz
      Résolution large bande0,003 gRMS0,03 m/s²RMS[1]
      Erreur de linéarité1%[2]
      Sensibilité à l'accélération latérale5%
      Conditions d'utilisation
      Limite de surcharge (choc)± 10 000 gpaquet± 98 100 m/s²paquet
      Écart de température-65 ... 325 °F-54 ... 163 °C
      Caractéristiques techniques
      Tension d'alimentation18 ... 30 VCC
      Alimentation en courant constant2… 20 mA
      Impédance de sortie200
      Tension de polarisation7 ... 11 V.CC
      Constante de temps de décharge0,3 ... 1,0 s
      Temps de prise
      (sur tension de polarisation ± 10 %)
      <3 s
      Bruit spectral (1 Hz)1 000 µg / √Hz9 810 (µm / s²) / Hz[1]
      Bruit spectral (10 Hz)300 µg / Hz2,943 (µm / s²) / Hz[1]
      Bruit spectral (100 Hz)80 µg / Hz785 (µm / s²) / Hz[1]
      Bruit spectral (1 000 Hz)25 µg / Hz308 (µm / s²) / Hz[1]
      Isolation électrique> 100 MΩ
      Caractéristiques physiques
      Élément capteurCéramique
      Géométrie de l'élément capteurPrincipe de cisaillement
      Matériau du boîtiertitane
      scellerFermé hermétiquement
      Taille - hauteur0,30 po7,6 mm
      Taille - longueur0,55 pouces14,0 mm
      Taille - largeur0,55 pouces14,0 mm
      Masse (sans câble)0,18 once5,0 grammes[1]
      Connexion électrique1/4 "-28 4 broches
      Sortie de câbleLatéralement
      Longueur de câble5 pieds1,5 m
      Type de câbleType 034, câble blindé à 4 fils
      AttachementÀ travers le trou
      Conseils
      [1]Typiquement
      [2]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
      [3]Détails : voir la déclaration de conformité PCB PS023
      fourniture incluse
      039A21Clé Allen, 3/32" hex-1
      081B93Vis de montage isolée, filetage 5-40 x 12,7 mm de long (pour le modèle 354C10)-1
      ACS-1TRéponse en fréquence pour les transducteurs triaxiaux, traçable au NIST, 10 Hz jusqu'à la fréquence supérieure de 5 %-1
      (M) Montage métrique
      fourniture incluse
      M039A22Clé Allen à utiliser avec le filetage M3-1
      M081B93Vis de montage métrique-1
      Plus d'informations
      les particularitésMontage sans terre avec vis traversante
    • Poids léger
    • PCB-HT(M)354C10/NC
