PCB-W (M) 320C15
zoom_out_map

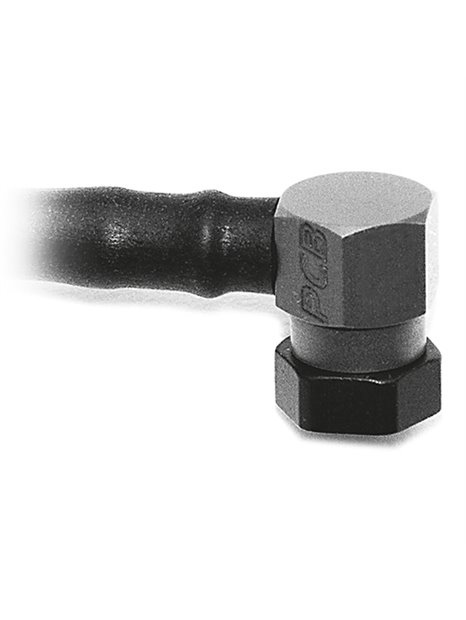

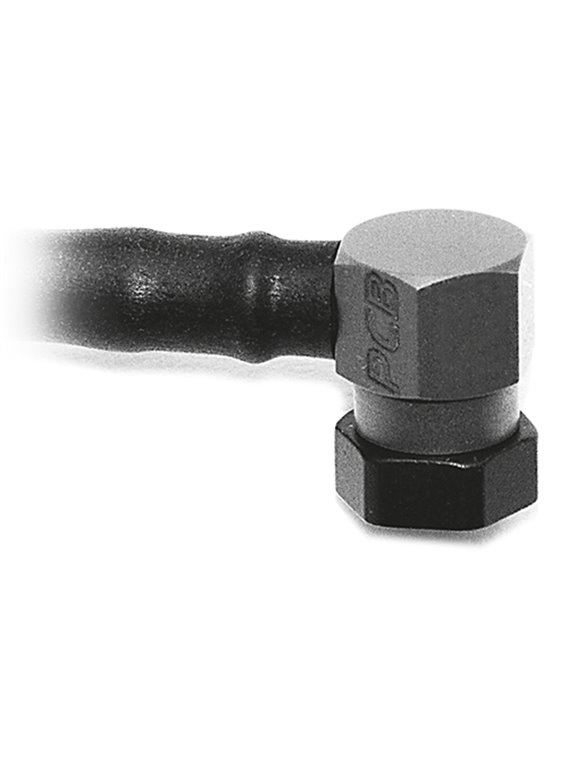

PCB-W (M) 320C15

  • Capteur de vibrations haute température ICP®,
  • Température de fonctionnement en continu jusqu'à 163°C,
  • Connexion de câble étanche à l'eau et à l'huile,
  • Plage de mesure 500 g,
  • Sensibilité 10 mV/g,
  • Gamme de fréquence 2 ... 10 000 Hz,
  • Masse 2 grammes,
  • 5-44 prise de raccordement sur le côté
  • Donnee de base
    Sensibilité (± 10 %)10 mV/g1,02 mV / (m / s²)
    Plage de mesure± 500gpaquet± 4 900 m/s²paquet
    Gamme de fréquence (± 5%)1,0 ... 10 000 Hz
    Gamme de fréquence (± 10 %)0,7 ... 18 000 Hz
    Gamme de fréquence (± 3 dB)0,35 ... 30 000 Hz
    Fréquence de résonnance60 000 Hz
    Résolution large bande0,005 gRMS0,05 m/s²RMS[1]
    Erreur de linéarité1%[2]
    Sensibilité à l'accélération latérale5%[3]
    Conditions d'utilisation
    Limite de surcharge (choc)± 10 000 gpaquet± 98 100 m/s²paquet
    Plage de température (fonctionnement)-100 ... 325 °F-73 ... 163 °C
    Sensibilité à l'étirement (zone de base)0,0005 g / µε≤0,005 (m / s²) / µε[1]
    Caractéristiques techniques
    Tension d'alimentation18 ... 30 VCC
    Alimentation en courant constant2… 20 mA
    Impédance de sortie100 Ω
    Tension de polarisation8… 12VCC
    Constante de temps de décharge0,25 ... 2,0 s
    Temps de prise
    (sur tension de polarisation ± 10 %)
    <5 s
    Bruit spectral (1 Hz)2 800 µg / Hz27 468 (µm / s²) / Hz[1]
    Bruit spectral (10 Hz)700 µg / Hz6 867 (µm / s²) / Hz[1]
    Bruit spectral (100 Hz)180 µg / Hz1,766 (µm / s²) / Hz[1]
    Bruit spectral (1 000 Hz)64 µg / Hz628 (µm / s²) / Hz[1]
    Caractéristiques physiques
    Taille - hauteur0,43 dans10,9 mm
    Taille - hexagone5/16 po7,9 mm
    Dimensions0,07 once2,0 grammes[1]
    Élément capteurquartz
    Géométrie de l'élément capteurPrincipe de cisaillement
    Matériau du boîtiertitane
    scellerFermé hermétiquement
    Connexion électriqueCâble intégré étanche et étanche à l'huile
    Sortie de câbleLatéralement
    Filetage de montage5-40 hommes
    Couple de montage8… 12 pouces-livres90 ... 135 Ncm
    Conseils
    [1]Typiquement
    [2]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
    [3]Sensibilité à l'accélération latérale typiquement ≤ 3%
    [4]Détails : voir la déclaration de conformité PCB PS023
    fourniture incluse
    080A109Cire de montage-1
    080A15Fixation adhésive-1
    ACS-1Réponse en fréquence, traçable au NIST (10 Hz jusqu'au point supérieur de 5%)-1
    (M) Montage métrique
    Filetage de montageM3x0,50 mâle
    fourniture incluse
    M080A15Fixation adhésive-1
    (J) Isolation au sol
    Gamme de fréquence (± 5%)1,0 ... 8 000 Hz
    Gamme de fréquence (± 10 %)0,7 ... 12 000 Hz
    Gamme de fréquence (± 3 dB)0,35 ... 25 000 Hz
    Fréquence de résonnance50 000 Hz
    Isolation électrique≥100 MΩ
    Taille - hexagone3/8 po9,5 mm
    Taille - hauteur0,38 po9,7 mm
    Dimensions0,11 once3,1 grammes
    PCB-W(M)320C15
